氟塑料絕緣阻燃聚氯乙烯護套控制電纜型號規格

[當前欄目：阻燃控制電纜]????? [發布日期：2016-10-22]

氟塑料絕緣阻燃聚氯乙烯護套控制電纜

執行標準
本產品執行企業標準
阻燃特性符合GB/T18380.3(IEC60332-3)規定要求

產品用途
氟塑料絕緣阻燃控制電纜具有優良的抗化學溶劑腐蝕性。適用于石油、化工、電力、冶金等企業中交流額定電壓（Uo/U）450/750V及以下電器儀表的連接線和自動系統的傳輸線。

使用特性
1.交流額定電壓：（Uo/U）450/750V
2.電纜導體長期允許工作溫度為257℃，環境溫度不超過105℃
3.最低環境溫度：固定數設-40℃，非固定數設-15℃
4.安裝數設溫度：不低于0℃
5.敷設推薦的允許彎曲半徑：鋼塑復合帶屏蔽或鋼帶纏繞鎧裝電纜應不小于電纜外徑的 12倍，其余結構的電纜應不小于電纜外徑的6倍。

主要技術參數

項目	單位	技術指標
20℃時導體直流電阻≤	Ω/km	截面	0.75mm²		1.0mm²		1.5mm²		2.5mm²
		鍍層	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
		A，B類	24.5	24.7	18.1	18.2	12.1	12.2	7.41	7.56
		R類	26.0	26.7	9.5	20.0	13.3	13.7	7.98	8.21
試驗電壓	KV/min	3.0
阻燃特性		A或B類（按GB/T18380.3標準試驗）

產品型號及名稱

型號	產品名稱
ZR-KFV	銅芯氟塑料絕緣阻燃聚氯乙烯護套控制電纜
ZR-KFVR	銅芯氟塑料絕緣阻燃聚氯乙烯護套控制軟電纜
ZR-KFVRP	銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽控制電纜
ZR-KFVRP	銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽控制軟電纜
ZR-KFVP2	銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽控制電纜
ZR-KFVRP2	銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽控制軟電纜
ZR-KFV22	銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜
ZR-KFVP3-22	銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制軟電纜

標注舉例
銅芯氟塑料絕緣阻燃聚氯乙烯護套，銅絲編織屏蔽控制電纜，12芯1.0mm2，導體線芯由單線構成，表示為：ZR-KF VP 12×1.0mm2
銅芯氟塑料絕緣阻燃聚氯乙烯護套，銅塑復合帶繞包屏蔽控制電纜，12芯1.5mm2，導體線芯由30根Ф0.25mm銅絲絞合成，表示為：ZR-KFVRP,12×1.5mm2

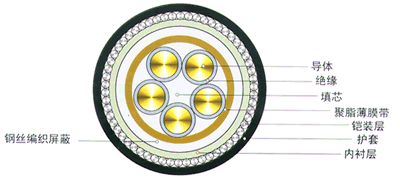

產品結構示意圖
