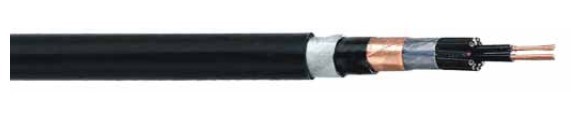

ZR-KVVP,ZR-KYJVP阻燃控制電纜
執行標準
GB/T 9330-2008 塑料絕緣控制電纜
GB/T19666-2005阻燃和耐火電線電纜通則
用途
      塑料絕緣（PVC絕緣與XLPE絕緣）護套控制電纜使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控，用于阻燃要求的場合。
其他阻燃電纜型號名稱

型   號	名          稱
ZR-KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜
ZR-KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃聚氯乙烯控制電纜
ZR-KVVP	銅芯聚氯乙烯絕緣編織屏蔽阻燃控制電纜
ZR-KYJVP	銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套阻燃控制電纜
ZR-KVVP2	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜
ZR-KYJVP2	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜
ZR-KVVP3	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜
ZR-KYJVP3	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜
ZR-KVV22	銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜
ZR-KYJV22	銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜
ZR-KVV32	銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃控制電纜
ZR-KYJV32	銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃控制電纜
ZR-KVVP2-22	銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜
ZR-KYJVP2-22	銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜
ZR-KVVR	銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
ZR-KVVRP	銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
DDZ-KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套低鹵低煙阻燃控制電纜
DDZ-KVVP	銅芯聚氯乙烯絕緣編織屏蔽低鹵低煙阻燃控制電纜
DDZ-KVVP2	銅芯聚氯乙烯絕緣銅帶屏蔽低鹵低煙阻燃控制電纜
DDZ-KVV22	銅芯聚氯乙烯絕緣鋼帶鎧裝低鹵低煙阻燃控制電纜
DDZ-KVV32	銅芯聚氯乙烯絕緣細鋼絲鎧裝聚低鹵低煙阻燃控制電纜
WDZ-KYJY	銅芯交聯聚乙烯絕緣無鹵低煙阻燃控制電纜
WDZ-KYJYP	銅芯交聯聚乙烯絕緣編織屏蔽護套無鹵低煙阻燃控制電纜
WDZ-KYJYP2	銅芯交聯聚乙烯絕緣銅帶屏蔽無鹵低煙阻燃控制電纜
WDZ-KYJY23	銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZ-KYJY33	銅芯交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙阻燃控制電纜

注：阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB和ZC，一般不注明（ZR）等級則為C類，加WDZ為低煙無鹵電纜。

型    號	額定 電壓 V	導 體 標 稱 截 面 mm2
		0.5	0.75	1.0	1.5	2.5		4	6	10

● 額定電壓U0/U為450/750V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
       無鎧裝層的電纜，應不小于電纜外徑的6倍；
       有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
       有屏蔽層結構的軟電纜，應不小于電纜的6倍。
 ●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同。
電纜主要技術指標
1、 導體20℃時最大直流電阻見表3
表  3  導體20℃時最大直流電阻/Ω/km

導體標稱截面 mm2	導體類別
	第1種	第2種	第5種
	20℃時最大直流電阻    Ω/km
0.5	36.0	36.0	39.0
0.75	24.5	24.5	26.0
1.0	18.1	18.1	19.5
1.5	12.1	12.1	13.3
2.5	7.41	7.41	7.98
4	4.61	4.61	4.95
6	3.08	3.08	3.30
10	1.83	1.83	1.91

2、工頻交流耐電壓試驗見表4
表4  電壓試驗

額定工作電壓 項  目		450/750V
交流電壓頻率 試驗時間 試驗電壓 試驗結果	50Hz 5分鐘 3000V 不擊穿	50Hz 5分鐘 3500V  不擊穿

3、 工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻

導體標稱截面 mm2	最小絕緣電阻  MΩ.km
	PVC絕緣（70℃）			XLPE絕緣（90℃）
	第1種	第2種	第5種	第1種	第2種
0.5	-	-	0.013	-	-
0.75	0.012	0.014	0.011	1.2	1.4
1.0	0.011	0.013	0.010	1.1	1.3
1.5	0.011	0.010	0.010	1.1	1.0
2.5	0.010	0.009	0.009	1.0	0.9
4	0.0085	0.0077	-	0.85	0.77
6	0.0070	0.0065	-	0.70	0.65
10	-	0.0065	-	-	0.65

4、 阻燃性能
     阻燃性能應通過GB/T18380.33～35規定的成束燃燒A、B或C類試驗，若用戶不提出要求時，按C類試驗要求，具體符合表6要求
表6   成束燃燒的要求

代號	試驗金屬材料體積（L/m）	供火時間/min	合格指標
ZA ZB ZC ZD*	7 3.5 1.5 0.5	40 40 20 20	1) 試驗上炭長度最大不超過距2.5m; 2) 停止供火后試樣上有陷燃燒時間不超過1小時
ZD——只適用于電線電纜外徑小于12mm的電線電纜。

5、 低鹵低煙阻燃性能
PH值≥2.5；透光率≥30%；電導率≤30μS/mm
6、 無鹵低煙阻燃性能
PH值≥4.3；透光率≥60%；電導率≤10μS/mm
電纜結構及外徑尺寸
參考“塑料絕緣控制電纜”相似型號與規格。
交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
