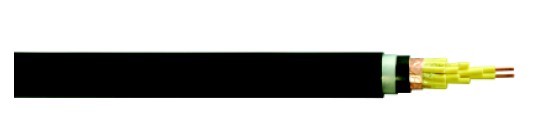

KYJV22，KYJV32，KYJVP2-22鎧裝控制電纜

[當前欄目：鎧裝電纜]????? [發布日期：2017-01-16]

KYJV22，KYJV32，KYJVP2-22鎧裝控制電纜
塑料絕緣控制電纜執行標準 GB/T 9330-2008 塑料絕緣控制電纜用途塑料絕緣(PVC絕緣與XLPE絕緣)控制電纜使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。產品名稱、型號 表1

型號	名稱	主要使用范圍
KVV	銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道固定場合
KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道固定場合
KVVP	銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KYJVP	銅芯交聯聚乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜
KVVP2	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KYJVP2	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KVVP3	銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KYJVP3	銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜
KVV22	銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械壓力的固定場合
KYJV22	銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械壓力的固定場合
KVV32	銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力的固定場合
KYJV32	銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力的固定場合
KVVP2-22	銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能要求屏蔽并承受較大機械拉力的固定場合
KYJVP2-22	銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜	敷設在室內、電纜溝、管道、直埋等能要求屏蔽并承受較大機械拉力的固定場合
KVVR	銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜	敷設在室內移動要求柔軟等場合
KVVRP	銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制軟電纜	敷設在室內移動要求柔軟、屏蔽等場合

產品規格
表2

型號	額定電壓 V	導 體標 稱截面 mm2
		0.5	0.75	1.0	1.5	2.5		4	6	10


KVV，KYJV
KVVP，KYJVP KVVP3，KYJVP3	450/750 600/1000	-	2~61					2~14		2~10
KVVP2，KYJVP2		-	4~61					4~14		4~10
KVV22，KYJV22 KVVP2-22，KYJVP2-22		-	7~61				7~61	4~14		4~10
KVV32，KYJV32		-	10~61		7~61			4~14		4~10
KVVR		4~61						-		-
KVVRP		4~61			4~48			-		-

使用條件
● 額定電壓U0/U為450/750V，600/1000V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
       無鎧裝層的電纜，應不小于電纜外徑的6倍；
       有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
       有屏蔽層結構的軟電纜，應不小于電纜的6倍。
●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針?lè)较蚺帕校瑪?shù)字標志顏色應與絕緣顏色有明顯的不同。
電纜主要技術指標
1、導體20℃時最大直流電阻見表3
表  3  導體20℃時最大直流電阻/Ω/km

導體標稱截面 mm2	導體類別
	第1種	第2種	第5種
	20℃時最大直流電阻 Ω/km
0.5	36.0	36.0	39.0
0.75	24.5	24.5	26.0
1.0	18.1	18.1	19.5
1.5	12.1	12.1	13.3
2.5	7.41	7.41	7.98
4	4.61	4.61	4.95
6	3.08	3.08	3.30
10	1.83	1.83	1.91

2、工頻交流耐電壓試驗見表4
表4 電壓試驗

額定工作電壓項 目	450/750V	600/1000V
交流電壓頻率試驗時間試驗電壓試驗結果	50Hz 5分鐘 3000V 不擊穿	50Hz 5分鐘 3500V 不擊穿

2、工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻

導體標稱截面 mm2	最小絕緣電阻 MΩ.km
	PVC絕緣（70℃）			XLPE絕緣（90℃）
	第1種	第2種	第5種	第1種	第2種
0.5	-	-	0.013	-	-
0.75	0.012	0.014	0.011	1.2	1.4
1.0	0.011	0.013	0.010	1.1	1.3
1.5	0.011	0.010	0.010	1.1	1.0
2.5	0.010	0.009	0.009	1.0	0.9
4	0.0085	0.0077	-	0.85	0.77
6	0.0070	0.0065	-	0.70	0.65
10	-	0.0065	-	-	0.65

交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
