一、概述:
SWP-X80閃光報警控制儀,SWP-LED系列閃光報警控制儀可與各種SWP系列控制儀表或其他接點式控制檢測儀表配套使用。可同時檢測八路輸入信號,八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。 SWP-X80閃光報警控制儀,閃光報警控制儀的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式,可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

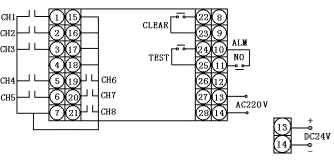

二、儀表外形及接線圖(以下為基本配線方式,特殊訂貨請參見隨機接線圖):
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、SWP系列閃光報警控制儀型譜表:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★ 平面LED指示的閃光報警器無通訊,無開關電源供電方式。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★ 型號舉例:
①SWP-X803-D-A-P-W(發光管式指示) 接點式閉路報警,DC24V饋電輸出,DC24V供電,發光管式指示。 ②SWP-X803-8N-B-P-T(數字式指示) 通訊方式RS485,接點式開路報警,DC24V饋電輸出,AC90~265V供電,數字式指示。 |
