行車專用扁平電纜型號

[當前欄目：行車用扁電纜]????? [發布日期：2014-06-26]

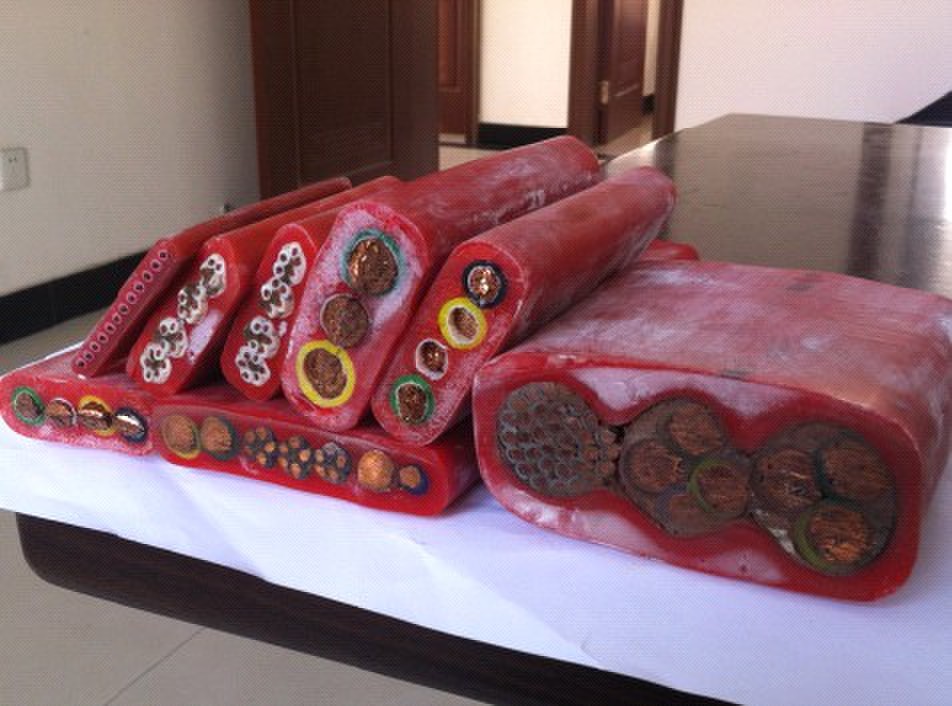

行車專用扁平電纜系列產品

一、產品特點及用途

　　本產品具有耐寒、柔軟、耐磨、防油等特性，其中氟塑料及硅橡膠本身具有耐高溫、耐寒、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流額定電壓0.6/1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品廣泛應用于冶金、電力、化工、船舶、港口等行業。

二、產品執行標準

　　企業標準

三、使用特性

　　1、交流額定電壓：Uo/U 0.6/1KV 450/750V

　　2、電纜導體最高工作溫度：

　　聚氯乙烯絕緣70℃

　　硅橡膠絕緣180℃

　　氟塑料絕緣200℃

　　可熔性聚四氟乙烯（PTFE）絕緣260℃

　　3、最低環境溫度：

　　氟塑料及硅橡膠護套：固定敷設-60℃

　　丁腈護套：固定敷設-40℃，

　　4、電纜安裝敷設溫度應不低于-25℃

四、基本型號及名稱

型號	產 品名稱
DQ-KVVB	柔軟聚氯乙烯絕緣丁腈護套扁平控制軟電纜
DQ-YGZB	硅橡膠絕緣丁腈護套扁平電力軟電纜
YGZB	硅橡膠絕緣和護套扁平電力軟電纜
YFGB	氟塑料絕緣硅橡膠護套扁平電力軟電纜
DQ-KGGB	硅橡膠絕緣丁腈護套扁平控制軟電纜
KGGB	硅橡膠絕緣和護套扁平控制軟電纜
KFGB	氟塑料絕緣硅橡膠護套扁平控制軟電纜
YGZBP	硅橡膠絕緣和護套銅絲編織分相屏蔽扁平電力軟電纜
KGGBP	硅橡膠絕緣和護套銅絲編織分相屏蔽扁平控制軟電纜

注：1、阻燃型扁平電纜型號前加“ZR”；

　　2、導體線芯中銅絲可以采用鍍錫。

五、主要技術指標

　　1、成品電纜導體直流電阻符合GB3956規定。

　　2、20℃時絕緣電阻：

　　聚氯乙烯絕緣不小于50MΩ·km；

　　硅橡膠絕緣不小于100MΩ·km；

　　氟塑料絕緣不小于500MΩ·km。

　　3、成品電纜經受交流50Hz 3.0KV/5min電壓試驗不擊穿。

六、基本電纜規格及結構參數

芯數×標稱截面(mm2)	導體結構根數/直徑	電纜參考外徑
3×1.5	30/0.25	17.8×7.0
3×2.5	49/0.25	20.8×8.0
3×4	56/0.30	22.6×9.5
3×6	84/0.30	25.8×11.3
3×10	80/0.40	34.1×13.2
3×16	126/0.40	35.2×15.9
3×25	196/0.40	42.3×18.2
3×35	276/0.40	46.2×19.1
3×50	396/0.40	60.8×24.0
4×1.5	30/0.25	26.5×7.5
4×2.5	49/0.25	27.8×9.0
4×4	56/0.30	29.4×9.5
4×6	84/0.30	34.1×11.8
4×10	80/0.40	40.4×13.9
4×16	126/0.40	45.9×15.6
4×25	196/0.40	54.1×18.1
4×35	276/0.40	58.6×20.2
3×4+2.5	56/0.30	30.6×10.7
3×6+4	84/0.30	31.0×12.8
3×10+6	80/0.40	35.0×13.5
3×16+6	126/0.40	41.3×16.2
3×25+10	196/0.40	49.1×18.5
3×35+10	276/0.40	64.2×20.2
7×1.0	32/0.20	30.0×6.5
7×1.5	30/0.25	34.0×7.6
7×2.5	49/0.25	41.5×9.4
7×4	56/0.30	44.0×10.6
7×6	84/0.30	56.0×11.6
