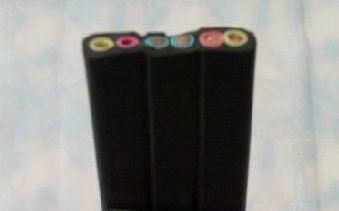

一:產品特點及用途:YVFB、YVFBP扁電纜具有耐寒、柔軟、耐磨、防油等特性,適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、訊線路,本產品已廣泛應用于冶金、電力、船舶、港口等行業。分相屏蔽丁腈
扁平電纜適用于作變頻器供電電纜。
二:產品執行標準
企業標準,阻燃性能試驗執行GB12666.5-90規定
三:使用特性
1.交流額定電壓:U0/U 0.6/1KV
最高工作溫度: 180℃
最低環境溫度:固定敷設-40℃
2.電纜安裝敷設溫度應不低于-25℃。
四:基本型號及名稱
表1
型號 產品名稱
YVFB 丁晴絕緣和護套移動用
扁平軟電纜
YVFPP 丁晴絕緣和護套銅編織屏蔽移動用扁平軟電纜備注:阻燃型扁電纜型號前加ZR,導體線芯中銅絲可以采用鍍錫。
五:代號名稱和含義
表2
代號 代號含義
Y 移動用系列
VF 丁晴絕緣和護套
P 銅編織屏蔽
B 扁型
六:主要技術指標
1.成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2.20℃時絕緣電阻不小于50MΩ/KM。
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
