橡套扁平軟電纜

[當前欄目：移動用耐彎曲扁電纜]????? [發布日期：2014-08-01]

YBP-J,YFBPG,YBP,YB,YBFP,YBF橡套扁平軟電纜

產品概述：橡套扁平軟電纜（氯丁膠扁電纜）是專為電纜特殊場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。扁型結構特別適用于頻繁彎曲的場合，不扭結，折疊整齊，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。可按顧客需要，在線芯兩側增加鋼絲繩或其他承力元件。

扁電纜特點及用途：扁電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。

產品執行標準：Q/ZSC031-2009.，扁電纜執行標準 阻燃耐火特性試驗執行GB12666-90要求。

產品特點：

1、交流額定電壓：U0/U 0.6/1KV，Uo/U=450V/750V

Uo任一主導體和地之間電壓有效值

U任二相導體之間有效值

使用電壓：

交流系統：<1.1額定電壓

直流系統：<1.5額定電壓

最高工作溫度： 180℃

最低環境溫度：固定敷設-60℃；

線芯長期工作溫度：≤65℃

1、扁電纜安裝敷設溫度應不低于-25℃；

3、電纜允許彎曲半徑：電纜最小為電纜外徑的10倍。

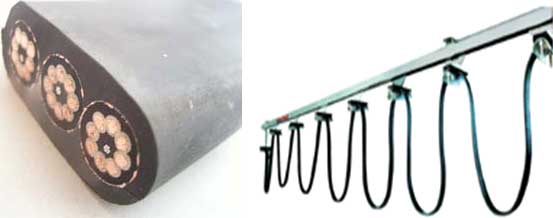

下圖中圖片為鋼絲加強型YFBPG 3*8*1電纜為特種型號規格電纜，如有其他特殊規格定做的請?zhí)峁悠贰?/div>

橡套扁平電纜產品型號名稱：

型號	名稱	允許溫升	適用范圍
YBP-J	天然丁苯絕緣和護套鋼絲加強型銅絲屏蔽扁電纜	70°C	室內無油污場所
YFBPG	天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜	70°C	室外及有油污場所
YBP	天然丁苯絕緣和護套銅絲屏蔽扁電纜	70°C	室內無油污場所
YB	天然丁苯絕緣和護套扁平軟電纜	70°C	室內無油污場所
YBFP	天然丁苯絕緣和氯丁護套銅絲屏蔽扁電纜	70°C	室外及有油污場所電纜具有不延燃性
YBF	天然丁苯絕緣和氯丁護套扁平軟電纜	70°C	室外及有油污場所電纜具有不延燃性

型號	名稱	主要用途	截面mm2	芯數
YB	移動扁形橡套電纜	作室內起重運輸機械電源線	1.5-2.5	3、4、5、7、8、10、12
YBF	非延燃性移動扁平形橡套電纜	適用于戶外接觸油污場合具有耐氣候性和非延燃性	4-6	3、4、5
YBZ	阻燃性扁形橡套電纜	同YBF具有阻燃性	25-70	3、4

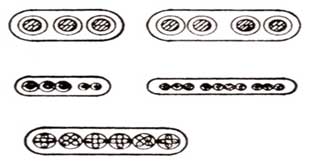

扁平電纜產品截面示意圖：

扁平電纜技術參數：

規格	導體結構	電纜參考數據				20°C最小絕緣電阻MΩ
規格	導體結構	外徑上限（寬度×厚度）	近似重量	20°C最大直流電阻		20°C最小絕緣電阻MΩ
芯數×截面積 mm2	根數、直徑 mm	YB YBF YBZ mm	YB YBF YBZ Kg/Km	不鍍錫 Ω/KM	鍍錫 Ω/KM	YB YBF	YBZ
3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
3×6	84/0.30	22.0×9.9	380	3.30	3.39
3×10	84/0.40	27.5×12.0	615	1.91	1.95
3×16	126/0.40	31.1×13.3	830	1.21	1.24
3×25	196/0.40	38.3×15.8	1230	0.78	0.795
3×35	276/0.40	42.8×17.6	1605	1.554	0.565	40	300
3×50	396/0.40	49.2×20.0	2205	0.386	0.393
3×70	360/0.50	55.6×22.5	2965	0.272	0.277
3×4+2×1	56/0.30+32/0.20	8.5×25	427	4.95	5.0	50	400
3×6+2×1	84/0.30+30/0.20	12×30	590	3.30	3.34	50	400
3×6+2×1.5	84/0.30+30/0.25	12×30	600	3.30	3.38	50	400
6×2.5+3×1.5	49/0.25+30/0.25	15×35	900	7.98	8.05	50	400
3×4+4×2.5	56/0.30+49/0.25	9×32	520	4.95	5.03	50	400
3×25+1×10	196/0.40+84/0.40	18×53	1800	0.78	0.81	50	400
3×16+1×6	126/0.40+84/0.30	15×43	1200	1.21	1.27	50	400
3×35+1×10	276/0.40+84/0.40	21×61	2500	0.554	0.56	40	300
3×50+1×10	396/0.40+84/0.40	24×65	3200	0.386	0.392	40	300
4×2.5	49/0.25	22.5×8.2	285	7.98	8.21	50	400
4×4	56/0.30	26.2×9.1	395	4.95	5.09
4×6	84/0.30	29.2×9.9	505	3.30	3.39
4×10	84/0.40	36.5×12.0	835	1.91	1.95
4×25	196/0.40	51.1×15.8	1665	0.780	0.795
4×35	276/0.40	57.0×17.6	2170	0.554	0.565	40	300
7×2.5	49/0.25	37.2×8.2	490	7.98	8.21	50	300
8×1.5	30/0.25	33.4×7.0	380	13.3	13.7
8×2.5	49/0.25	41.6×8.2	555	7.98	8.21
10×1.5	30/0.25	40.3×7.0	465	13.3	13.7	50	400
10×2.5	49/0.25	50.4×8.2	680	7.98	8.21
12×1.5	30/0.25	48.3×7.0	565	13.3	13.7
12×2.5	49/0.25	60.5×8.2	820	7.98	8.21
