通用橡套軟電纜型號規格及參數

[當前欄目：橡套電纜]????? [發布日期：2016-10-22]

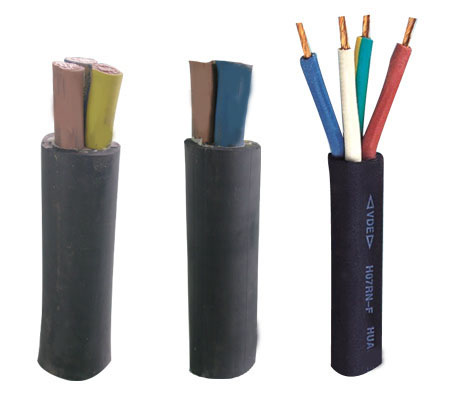

通用橡套軟電纜
執行標準：GB5013.4-97 JB8735.2-98
(idt IEC 245-4:94)
本產品采用的標準與國際電工委員會IEC245(1994)的規定相一致.
本產品適用于交流額定電壓450/750V及以下家用電器,電動工具和各種移動多電器設備.
電纜的長期工作溫度應不超過65℃
"W"型派電纜具有耐氣候和一定的耐油性能,適用于在戶外接觸油污場合使用.

電纜型號

型號	名稱	用途
YQ、YQW	輕型橡套軟電纜	用于輕型移動電器設備和工具
YZ、YZW	中型橡套軟電纜	用于輕型移動電器設備和工具
YC、YCW	重型橡套軟電纜	用于各種移動電器設備，能承受較大的機械外力作用

電纜結構

技術性能
電纜絕緣線芯間的絕緣電阻換算到溫度20℃時應：
35mm2及以下者…不小于50MΩ·Km
50-150mm2及以下者…不小于30MΩ·Km
185-240mm2及以下者…不小于20MΩ·Km
標稱截面435mm2及以下規格的電纜應能經受曲撓試驗，經往復曲撓1500次試驗后，試樣應不發生電流的斷路，并能受交流50HZ 2000V電壓試驗5min。
YC、YCW型電纜絕緣線芯間應經受交流50HZ 2500V電壓試驗5min.

電纜的導電線芯結構及電阻

標稱截面mm2	結構	20℃導體直流阻Ω/km	標稱截面mm2	結構	20℃導體直流阻Ω/km
0.3	16/0.15	≤69.2	16	126/0.40	≤1.21
0.5	28/0.15	≤39.0	25	196/0.40	≤0.780
0.75	24/0.20	≤26.0	35	276/0.40	≤0.554
1.0	32/0.20	≤19.5	50	396/0.40	≤0.386
1.5	30/0.25	≤13.3	70	360/0.50	≤0.272
2.5	49/0.25	≤7.98	95	475/0.50	≤0.206
4	56/0.30	≤4.95	120	608/0.50	≤0.161
6	84/0.30	≤3.30	150	756/0.50	≤0.129
10	84/0.40	≤1.91

YQ、YQW 300/300V

芯數×標稱截面mm2	絕緣標稱厚度	護套標稱厚度	平均外徑mm		參考重量kg/km
芯數×標稱截面mm2	絕緣標稱厚度	護套標稱厚度	下限	上限	YQ	YQW
2×0.3	0.5	0.7	4.6	6.6	40	48
2×0.5	0.5	0.7	5.0	7.2	49	59
3×0.3	0.5	0.7	4.8	7.0	57	68
3×0.5	0.5	0.7	5.2	7.6	69	83

YZ、YZW 300/500V

標稱截面mm2	絕緣標稱厚度mm	二芯					三芯					四芯
		護套標稱厚度mm	平均外徑mm		參考重量kg/km		護套標稱厚度mm	平均外徑mm		參考重量kg/km		護套標稱厚度mm	平均外徑mm		參考重量kg/km
		護套標稱厚度mm	下限	上限	YZ	YZW	護套標稱厚度mm	下限	上限	YZ	YZW	護套標稱厚度mm	下限	上限	YZ	YZW
0.75	0.6	0.8	6.0	8.2	70	84	0.9	6.6	8.8	85	102	0.9	7.2	9.6	116	139
1.0	0.6	0.9	6.4	8.8	84	101	0.9	6.8	9.2	105	120	0.9	7.6	10.0	125	150
1.5	0.8	1.0	8.0	10.5	110	130	1.0	8.4	11.0	136	155	1.1	9.4	12.5	180	210
2.5	0.9	1.1	9.4	12.5	153	183	1.1	10.0	13.0	194	228	1.2	11.0	14.0	242	280
4	1.0	1.2	11.0	14.0	234	260	1.2	11.5	14.5	287	320	1.3	13.0	16.5	396	430
6	1.0	1.3	12.5	17.0	312	375	1.3	13.0	18.0	385	430	1.4	14.5	20.0	530	570

四芯(3+1)芯						標稱截面mm2	絕緣標稱厚度mm	五芯
主線芯×截面+接地線芯×截面mm2	護套標稱厚度mm	平均外徑mm		參考重量kg/km				護套標稱厚度mm	平均外徑mm		參考重量kg/km
主線芯×截面+接地線芯×截面mm2	護套標稱厚度mm	下限	上限	YZ	YZW			護套標稱厚度mm	下限	上限	YZ	YZW
-	-	-	-	-	-	0.75	0.6	1.0	8.0	11.0	140	160
-	-	-	-	-	-	1.0	0.6	1.0	8.4	11.5	157	173
3×1.5+1×1	1.1	9.4	12.0	171	188	1.5	0.8	1.1	10.0	13.5	201	230
3×2.5+1×1.5	1.2	11.0	14.0	232	260	2.5	0.9	1.3	12.5	15.5	294	320
3×4+1×2.5	1.3	13.0	16.0	375	392	4	1.0	1.4	14.5	18.0	425	457
3×6+1×4	1.4	14.5	19.5	485	520	6	1.0	1.6	16.5	22.5	590	630

YC、YCW 450/750V

標稱截面mm2	絕緣標稱厚度mm	單芯					二芯					三芯
		護套標稱厚度mm	平均外徑mm		參考重量kg/km		護套標稱厚度mm	平均外徑mm		參考重量kg/km		護套標稱厚度mm	平均外徑mm		參考重量kg/km
		護套標稱厚度mm	下限	上限	YC	YCW	護套標稱厚度mm	下限	上限	Yc	YCW	護套標稱厚度mm	下限	上限	YC	YCW
1.5	0.8	1.4	5.6	7.2	7.0	76	1.5	9.0	11.5	134	142	9.6	9.6	12.5	170	180
2.5	0.9	1.4	6.4	8.0	90	98	1.7	10.5	13.5	185	197	11.5	11.5	14.5	230	245
4	1.0	1.5	7.2	9.0	119	130	1.8	12.0	15.0	250	266	13.0	13.0	16.0	330	352
6	1.0	1.6	8.0	11.0	160	174	2.0	13.5	18.5	346	358	14.5	14.5	20.0	441	465
10	1.2	1.8	9.8	13.0	237	251	3.1	18.5	24.0	624	649	3.3	20.0	25.5	769	825
16	1.2	1.9	11.0	14.5	314	330	3.3	21.0	27.58	802	853	3.5	22.5	29.5	1056	1105
25	1.4	2.0	12.5	16.5	452	475	3.6	24.5	31.5	1137	1189	3.8	26.5	34.0	1528	1588
35	1.4	2.2	14.0	18.5	587	605	3.9	27.5	26.6	1522	1586	4.1	29.5	38.0	2207	2297
50	1.6	2.4	16.5	21.0	805	828	4.3	32.0	41.0	2005	2100	4.5	34.5	43.5	2701	2805
70	1.6	2.6	18.5	24.0	1086	1116	4.6	36.0	46.0	2620	2704	4.8	38.5	49.5	3508	3612
95	1.8	2.8	21.0	26.0	1408	1440	5.0	40.5	50.5	3304	3412	5.3	44.0	54.0	4581	4731
120	1.8	3.0	23.0	28.5	1687	1725	-	-	-	-	-	5.6	48.0	59.0	5500	5650
150	2.0	3.2	25.0	32.0	2082	2115	-	-	-	-	-	6.0	53.0	66.5	6854	7014

標稱截面mm2	絕緣標稱厚度mm	四芯					四芯(3+1)芯
		護套標稱厚度mm	平均外徑mm		參考重量kg/km		主線芯×截面+接地線芯截面mm2	護套標稱厚度mm	平均外徑mm		參考重量kg/km
		護套標稱厚度mm	下限	上限	YC	YCW	主線芯×截面+接地線芯截面mm2	護套標稱厚度mm	下限	上限	YC	YCW
1.5	0.8	1.7	10.5	13.5	212	225	-	-	-	-	-	-
2.5	0.9	1.9	12.5	15.5	298	308	3×2.5+1×1.5	2.0	12.5	15.5	290	305
4	1.0	2.0	14.5	18.0	408	430	3×4+1×2.5	2.0	14.5	17.5	405	425
6	1.0	2.3	16.5	22.0	566	596	3×6+1×4	2.2	6.0	21.0	531	560
10	1.5	3.4	21.5	28.0	854	884	3×10+1×6	3.0	20.5	26.5	870	942
16	1.5	3.6	24.5	32.0	1147	1187	3×16+1×6	3.5	23.0	30.5	1187	1237
25	1.4	4.1	29.5	37.5	1953	2005	3×25+1×10	4.0	28.0	35.5	1743	1794
35	1.4	4.4	33.3	42.0	2543	2643	3×35+1×10	4.0	30.0	38.5	2119	2199
50	1.6	4.8	38.0	48.5	3445	3550	3×50+1×16	5.0	36.0	46.0	3062	3162
70	1.6	5.2	43.0	55.0	4510	4690	3×70+1×25	5.0	40.0	51.0	3665	3765
95	1.8	5.9	49.0	60.5	5985	6120	3×95+1×35	5.0	44.0	55.0	6908	5008
120	1.8	6.0	53.0	65.5	7100	7280	3×120+1×35	5.0	46.5	59.0	5820	5990
150	2.0	6.5	59.0	74.0	8919	9019	3×150+1×50	5.0	52.0	66.0	6760	6820

標稱截面mm2	絕緣標稱厚度mm	五芯					五芯(3+2)芯
		護套標稱厚度mm	平均外徑mm		參考重量kg/km		主線芯×截面+接地線芯截面mm2	護套標稱厚度mm	平均外徑mm		參考重量kg/km
		護套標稱厚度mm	下限	上限	YC	YCW	主線芯×截面+接地線芯截面mm2	護套標稱厚度mm	下限	上限	YC	YCW
1.5	0.8	1.8	11.5	15.0	247	267	3×1.5+2×1.0	2.0	11.5	13.0	240	252
2.5	0.9	2.0	13.5	17.0	359	379	3×2.5+2×1.5	2.0	13.5	15.0	332	352
4	1.0	2.2	16.0	19.5	520	550	3×4+2×2.5	2.0	15.0	16.5	450	470
6	1.0	2.5	18.0	24.5	711	750	3×6+2×4	2.2	18.0	19.5	589	628
10	1.5	3.6	24.0	31.0	1225	1275	3×10+2×6	3.0	23.5	25.5	995	1045
16	1.5	3.9	27.0	35.5	1602	1662	3×16+2×10	3.5	27.5	30.0	1306	1406
25	1.4	4.4	32.5	41.5	2380	2475	3×25+2×16	4.0	32.5	35.0	1988	2068
35	1.4	-	-	-	-	-	3×35+2×16	4.0	35.5	38.0	2367	2467
50	1.6	-	-	-	-	-	3×50+2×25	5.0	42.5	45.5	3454	3564
70	1.6	-	-	-	-	-	3×70+2×35	5.0	47.5	51.0	4430	4562
95	1.8	-	-	-	-	-	3×95+2×50	5.0	53.5	57.0	5730	5880
120	1.8	-	-	-	-	-	3×120+2×70	5.5	59.5	63.0	7100	7260
150	2.0	-	-	-	-	-	3×150+2×70	5.5	62.5	66.0	8224	8394
