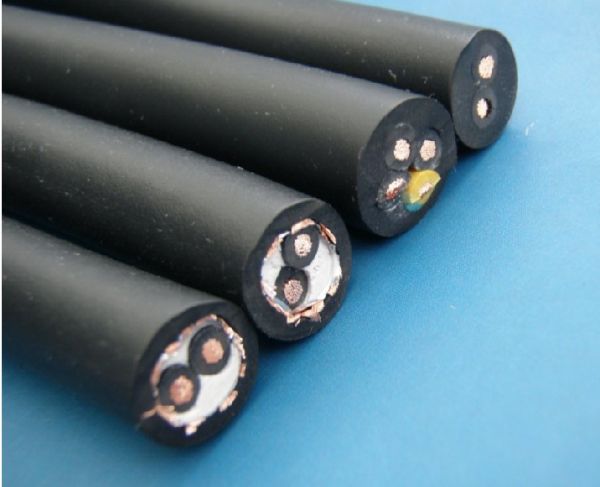

YC、YCW通用橡套軟電纜

制造標準:GB5013.4-1997 JB8735.2-1998，本產品采用的標準與國際電工委員會IEC245(1994)的規定相一致.
 產品用途：本產品適用于交流額定電壓450/750V及以下家用電器,電動工具和各種移動多電器設備.
電纜的長期工作溫度應不超過65℃
    “W”型派電纜具有耐氣候和一定的耐油性能,適用于在戶外接觸油污場合使用.

電纜型號

型號	名稱	用途
YC、YCW	重型橡套軟電纜	用于各種移動電器設備，能承受較大的機械外力作用


電纜結構   技術性能：
    電纜絕緣線芯間的絕緣電阻換算到溫度20℃時應：
    35mm²及以下者…不小于50MΩ·Km
    50-150mm²及以下者…不小于30MΩ·Km
    185-240mm²及以下者…不小于20MΩ·Km
    標稱截面435mm²及以下規格的電纜應能經受曲撓試驗，經往復曲撓1500次試驗后，試樣應不發生電流的斷路，并能受交流50HZ 2000V電壓試驗5min。
    YC、YCW型電纜絕緣線芯間應經受交流50HZ 2500V電壓試驗5min.

電纜的導電線芯結構及電阻

標稱截面mm2	結構	20℃導體直流阻Ω/km	標稱截面mm2	結構	20℃導體直流阻Ω/km
0.3	16/0.15	≤69.2	16	126/0.40	≤1.21
0.5	28/0.15	≤39.0	25	196/0.40	≤0.780
0.75	24/0.20	≤26.0	35	276/0.40	≤0.554
1.0	32/0.20	≤19.5	50	396/0.40	≤0.386
1.5	30/0.25	≤13.3	70	360/0.50	≤0.272
2.5	49/0.25	≤7.98	95	475/0.50	≤0.206
4	56/0.30	≤4.95	120	608/0.50	≤0.161
6	84/0.30	≤3.30	150	756/0.50	≤0.129
10	84/0.40	≤1.91


450/750V YC YCW重型橡套軟電纜

芯數×標數 截面mm	平均外徑mm		電纜計算重量 KG/KM		20攝氏度時導電阻 Ω/km不大于		空氣中敷設 允許載流量
	下限	上限	YC	YCW	銅芯	鍍錫銅芯
1×1.5	5.6	7.2	55	57.0	13.3	13.7	20
1×2.5	6.4	8.0	73.7	79.5	7.98	8.21	27
1×4	7.2	9.0	110.5	118.7	4.95	5.09	36
1×6	8.0	11.0	135	167.3	3.30	3.39	47
1×10	9.8	13.0	220.6	234.8	1.91	1.95	65
1×16	11.0	14.5	295.1	311.6	1.21	1.24	85
1×25	12.5	16.5	425.6	446.2	0.780	1.79	115
1×35	14.0	18.5	561.9	587.5	0.554	0.565	145
1×50	16.5	21.0	758.4	788.4	0.386	0.393	175
1×70	18.5	4.0	1034.1	1073.7	0.272	0.277	220
1×90	21.0	26.0	1324.7	1369.3	0.206	0.210	265
1×120	23.0	28.5	1598.9	1646.3	0.161	0.164	310
1×150	25.0	32.0	1974.6	2108	0.129	0.132	360
1×185	27.5	34.5	2540	2498	0.106	0.108	410
2×1.5	9.0	11.5	132	146.6	13.3	13.7	16
2×2.5	10.5	13.5	203.6	223.9	7.98	8.21	23
2×4	12.0	15.0	280.2	305.6	4.95	5.09	30
2×6	13.5	18.0	412.2	448.20	3.30	3.39	39
2×10	18.5	24.0	669.1	732.8	1.91	1.95	55
2×16	21.0	27.5	906.6	988.5	1.21	1.24	73
2×25	24.5	31.5	1144.3	1321	0.780	0.795	96
3×1.5	9.6	12.5	164	1890	13.3	13.7	14



芯數×標數 截面mm	平均外徑mm		電纜計算重量 KG/KM		20攝氏度時導電阻 Ω/km不大于		空氣中敷設 允許載流量
	下限	上限	YC	YCW	銅芯	鍍錫銅芯
5×10	4.0	31.0	1205.2	1289.0	1.91	1.95	40
5×16	27.0	35.5	1668.8	1777.0	1.21	1.24	53
5×25	32.5	41.5	2434.3	2578.1	0.780	0.795	70

3+1芯

芯數×標數 截面mm	平均外徑mm		電纜計算重量 KG/KM		20攝氏度時導電阻 Ω/km不大于		空氣中敷設 允許載流量
	下限	上限	YC	YCW	銅芯	鍍錫銅芯
3×1.5+1×1	9.4	12.0	---	---	13.3	13.7	14
3×2.5+1×1.5	11.0	14.0	282.7	305.6	7.98	8.21	19
3×4+1×2.5	13.0	16.0	406.8	435.7	4.95	5.09	26
3×6+1×4	14.5	19.5	600.1	640.34	3.30	3.39	33
3×10+1×6	20.5	26.5	925.1	990.9	1.91	1.95	47
3×16+1×6	23.0	26.5	1253.9	1341.5	1.91	1.95	62
3×16+1×10	23.0	30.0	---	---	1.21	1.24	63
3×25+1×10	28	35.5	1823.2	1941.5	0.780	0.795	83
3×35+1×10	30.0	38.5	1980.4	244.7	0.554	0.565	100
3×50+1×16	36.0	46.0	3952	3439.7	0.368	0.393	125
3×70+1×25	40.0	51.0	4504.4	4772.6	0.272	0.277	---
3×95+1×35	46.5	59.0	5972	6346	0.206	0.210	---
3×120+1×35	46.5	59.0	6362.1	6662.4	0.161	0.164	---
3×150+1×50	52.0	66.0	7889.3	8252.6	0.129	0.132	---

 3+2芯

芯數×標數 截面mm	平均外徑mm		電纜計算重量 KG/KM		20攝氏度時導電阻 Ω/km不大于		空氣中敷設 允許載流量
	下限	上限	YC	YCW	銅芯	鍍錫銅芯
3×4+2×2.5	14.3	17.8	399	415	4.95	5.09	26
3×6+2×4	19.5	23.0	607	631	3.30	3.39	33
3×10+2×6	23.0	26.0	914	947	1.91	1.95	47
3×16+2×6	28.5	33.5	1194	1235	1.21	1.24	62
3×25+2×10	30.0	35.0	1697	1762	0.780	0.795	83
3×35+×10	36.0	41.0	2275	2350	0.554	0.565	100
3×50+2×16	40.0	45.0	3074	3117	0.386	0.393	125
3×50+2×25	42.5	45.5	3454	3564
3×70+2×25	44.0	50.0	4165	4285	0.272	0.272	---
3×95+2×35	46.0	52.5	5552	5270	0.206	0.10	---
3×120+2×35	52.0	58.0	6405	6550	0.161	0.164	---
3×150+2×50	61.0	67.0	8065	8376	0.129	0.132	---
3×185+2×50	78.0	86.0	9538	9891	0.106	0.108	---
3×240+2×70	81.0	89.0	12083	12580	0.0801	0.0817	---
3×150+2×70	62.5	66.0	8224	8394

 4+1芯

芯數×標數 截面mm	平均外徑mm		電纜計算重量 KG/KM		20攝氏度時導電阻 Ω/km不大于		空氣中敷設 允許載流量
	下限	上限	YC	YCW	銅芯	鍍錫銅芯
4×4+1×2.5	14.5	17.0	411	427	4.95	509	24
4×6+1×4	19.5	22.0	626	651	3.30	3.93	30
4×10+1×4	24	26.5	1081	1125	1.91	1.95	43
4×25+1×10	29.5	33.0	1983	2050	0.780	0.795	71
4×35+1×10	36.4	39.9	2582	2675	0.554	0.565	98
4×50+1×25	38.5	43.5	3525	3635	0.386	0.393	115
4×70+1×25	49.0	54.0	4730	4950	0.272	0.277	140
4×95+1×35	56.0	61.0	6353	6550	0.206	0.210	170
4×120+1×35	60.0	65.0	7674	7891	0.161	0.204	195
4×150+1×50	69.0	74.5	9375	9650	0.129	0.132	220
4×185+1×50	82.0	87.5	11367	11845	0.106	0.108	---
4×240+1×70	85.0	91	14151	14659	0.0801	0.0817	---
