氟塑料耐高溫耐火控制電纜



一、用途
    本產品采用氟塑料絕緣，具有使用溫度范圍廣闊，耐油、耐腐、耐酸堿及各種化學試劑，耐老化，不燃燒等優異性能，可在高低溫及各種惡劣環境中供電器、儀表、用電設備作連接線。
二、使用條件
   ⒈交流額定電壓（U0/U）
      AF:0.06-0.3m㎡ 300/300V,0.35-1.0m㎡ 300/500V,1.5-6m㎡ 450/750V
      AFP、AFFP:300/300V
   ⒉長期工作溫度分為三個等級:150℃,200℃,260℃
   ⒊最低環境溫度為-60℃
   ⒋電纜允許彎曲半徑不小于電線外徑的4倍
三、型號、名稱

注：1、表中字母所代表的含義：A-安裝線；F-氟塑料絕緣和護套；P-銅線編織屏蔽 ；K-后綴表示耐溫級。
2、我公司還可生產鍍錫銅線編織的氟塑料絕緣安裝線
四、技術參數

五、規格及重量
①AF型

②AFP型

③AFFP型

六、交貨長度
  按雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%.



氟塑料絕緣耐高溫控制電纜
一、產品特點及用途
氟塑料絕緣耐高溫控制電纜用于交流額定電壓(U0/U)450/750V及以下控制、監控回路、保護線路等場合使用。具有耐高、低溫、耐酸堿、耐油、不燃燒等優異性能，廣泛適用于石油、化工、電力、冶金等國家支柱產業以及重大基礎建設項目高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
二、產品執行標準
本產品執行Q/AT2003-11
三、使用特性
1、交流額定電壓：(U0/U)450/750V；
2、電纜導體長期允許工作溫度為200℃和75℃兩種；
3、最低環境溫度：固定敷設-60℃，非固定敷設-20℃；
4、安裝敷設溫度：不低于-25℃；
5、敷設推薦的允許彎曲半徑：不小于電纜外徑的8倍。
四、基本型號及名稱





注:進口氟塑料產地日本大金公司,進口硅橡膠地美國CE公司。
五、主要技術指標

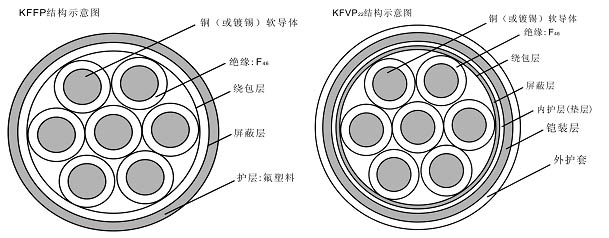

六、產品結構示意圖



聚全氟乙丙烯絕緣安裝線（簡稱F46安裝線）
本產品適用于高溫條件、低溫條件或特殊條件環境中（如酸、堿、油或化學試劑等）供電器設備或儀表設備的連接，以及上述條件需用的電纜。

一、型號與名稱

聚全氟乙丙烯絕緣安裝線（簡稱F46安裝線）。    AF46-聚全氟乙丙烯絕緣安裝線。    AF46span-聚全氟乙丙烯絕緣屏蔽安裝線。    AF46F46span聚全氟乙丙烯絕緣屏蔽護套安裝線（纜）。    可溶性聚四氟乙烯絕緣安裝線。    AF4-聚四氟乙烯絕緣安裝線。    AF4span-聚四氟乙烯絕緣屏蔽安裝線。

二、使用特性

電線的工作電壓為交流額定電壓500V，直流電壓1000V。    根據補償導線芯材料不同,其長期使用溫度不高于： 鍍錫銅導體：150℃，鍍銀銅導體：200℃，鍍鎳銅導體：260℃ 絕緣電阻：（20℃）不低于105mΩ.m。

三、產品結構圖

交貨長度

電纜及電線成圈長度為100m，允許小于2m的短線段交貨其數量不超過交貨量的10%。訂貨時注明內絕緣. 顏色要求。







說明:  產品標準：參照GB9330、GB/T12706、GJB773A等標準。 1、用途： 本產品適用于電廠、航空、鋼鐵、石油、化工等以及其他一些工作溫度在150℃以下，200℃以下以下的控制、監控回路的輸配電以及作電器儀表及自動化控制系統的信號傳輸線。。 2：使用條件： (1)、額定電壓（U0/U）：耐高溫控制電纜為：450/750V，耐高溫電力電纜為0.6/1kV。 (2)、最低環境溫度：固定敷設-40℃,非固定敷設-15℃。 (3)、敷設安裝電纜時的最小彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。 3、型號、名稱、使用范圍：見表1
表1

注：① 耐高溫控制電纜的導體材料可用銅芯或鍍錫銅芯，屏蔽型式可用鍍錫屏蔽，訂貨時在合同中應注明。 ② 根據用戶要求可生產氟塑料絕緣和護套耐高溫計算機屏蔽電纜，具體技術參數另行提供。 4、產品規格：見表2～表3 表2 耐高溫控制電纜

注：推薦的芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。 表3 耐高溫電力電纜

5、技術要求 (1)、導體結構及導體直流電阻： 耐高溫控制電纜符合〈聚氯乙烯絕緣和護套（阻燃）控制電纜〉表3規定。
               耐高溫電力電纜符合〈0.6/1kV聚氯乙烯絕緣和護套（阻燃）電力電纜〉表4規定。 (2)、成品電纜能經受交流50HZ、3000V、5min的耐壓試驗，不擊穿。 (3)、電纜阻燃性能符合GB/T18380-2001標準規定。 (4)、電纜規格、外形尺寸和重量另行提供。 6、交貨要求： (1)、電纜制造長度用不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，計量誤差為±0.5%； (2)、根據雙方協議，允許任何長度的電纜交貨。
