額定電壓110kV交聯聚乙烯絕緣電力電纜
用途：本產品按照GB/T11017.2-2002標準要求制造供貨，適用于額定電壓Uo/U64/110kV（Um=126kV）通常安裝和運行條件下的單芯電力電纜（不適用于特殊條件下敷設，如海底電纜）。

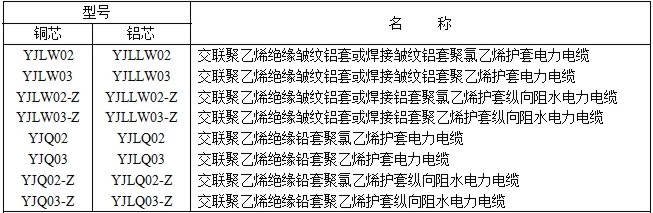

型號、名稱：見表1
                                                                     表1




注：1、皺紋鋁套包括擠包皺紋鋁套和鋁帶焊接皺紋鋁套，按JB/T5268.1兩者代號均為L(zhǎng)W；焊接皺紋鋁套應在產品名稱中明確表示，名稱中未注明“焊接”的即為擠包皺紋鋁套。
2、型號含義：YJ-交聯聚乙烯絕緣（系列產品代號）；T-銅芯導體（省略）；A-金屬/塑料復合護套；L-鋁芯導體；02-聚氯乙烯外護套；Q-鉛合金套；03-聚乙烯外護套；LW-皺紋鋁套；Z-縱向阻水結構。

使用特性（條件）：
1）適合于運行在JB/T8996《高壓電纜選用導則》規定的A類系統（主干線路）；
2）電纜正常運行時導體允許的長期最高工作溫度，為90℃；
注：短路時（最長持續時間不超過5s），電纜導體允許的最高溫度為250℃。
3）彎曲半徑電纜安裝時允許的最小彎曲半徑一般為電纜直徑的25倍。
4）電纜的使用環境（場所），一般應符合GB/T2952.2電纜互層》標準中表1的規定，應參照：
①鉛套電纜：腐蝕較嚴重但無硝酸、醋酸、有機質（如煤泥）及強堿性腐蝕質，且受機械力（拉力、壓力、振動等）不大的場所。
②鉛套電纜：腐蝕不嚴重和要求承受一定機械力的場所（如直接與變壓器連接，敷設在橋梁上和豎井中等）。
③金屬塑料復合護層電纜，主要適用于受機械力（拉力、壓力、振動等）不大，無腐蝕或腐蝕輕微，且不直接與水接觸的一般潮濕場所。
④聚氯乙烯（PVC）外護套電纜主要適用于有一般防火要求和對外護套有一定絕緣要求的電纜線路。
⑤聚乙烯（PE）外護套電纜主要適用于絕緣要求較高的直埋敷設的電纜線路。對-20℃以下的低溫環境，或化學液體浸泡場所，以及燃燒時有低毒性要求的電纜宜采用PE外護套。PE外護套如有必要用于隧道或豎井時應按GB50217要求，采取相應的防火、阻燃措施。
規格結構及技術要求：

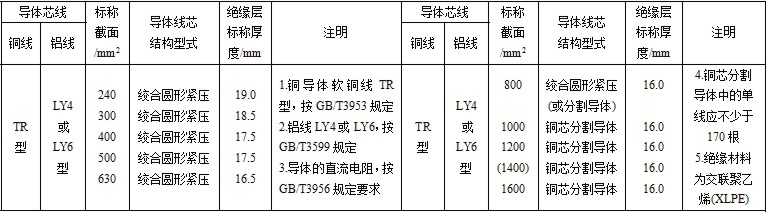

1）導體結構及絕緣厚度，按表2規定。
                                                      表2

2）絕緣用交聯聚乙烯（XLPE）性能要求，見表3

                                                                 表3

3）導體和絕緣屏蔽用，半導電屏蔽塑料的性能要求，見表4
                                           表4

4）緩沖層及對電纜有縱向阻水層要求的，其采用材料應具條件：緩沖層應采用彈性材料，或具有縱向阻水功能的彈性阻水膨脹材料；阻水帶和阻水繩應具有吸水膨脹性能；半導電性無紡布帶和半導電性阻水膨脹帶的直流電阻率應小于1.0×106Ω·cm；緩沖層和縱向阻水材料應與其相鄰的其他材料相容。
5）金屬屏蔽：銅絲屏蔽應由同心疏繞的軟銅線組成，銅絲屏蔽層的掉面上應用銅絲或銅帶反向扎緊，相鄰屏蔽銅絲的平均間隙，應不大于4mm。
銅絲屏蔽的截面積應能滿足短路容量的要求。
當電纜結構呢中采用鉛或鋁金屬套時，金屬套可作為金屬屏蔽。但，當鉛或鋁套厚度不能滿足用戶對短路容量的要求時，將采取增加金屬套厚度或增加銅絲屏蔽措施補救。

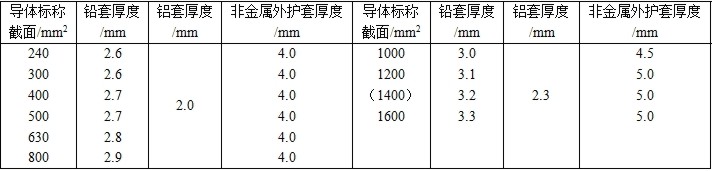

6）鉛、鋁金屬套機電纜的非金屬護套厚度，應符合表5的規定要求。
                                                        表5

注：非金屬外護套的表面應施以均勻牢固的導電層。

成品電纜：
1）各型號電纜的例行試驗（R）項目及要求，如：
①局部放電、耐電壓、外護套的電氣性能及電容測量等技術性能，按GB/T11017.1中有關條款規定。試驗方法，則按GB/T3048中第12.8.14.11規定進行。
②導體電阻、絕緣厚度金屬套厚度、非金屬外護套厚度測量以及XLPE絕緣熱延伸試驗要求（S），按GB/T11017.1、2中有關條款規定。試驗方法則分別按照GB/T3048.4及GB/T2951.1中規定的條款進行。質監部門對其①和②所述之電氣性能、機械尺寸和物理特性檢驗合格后，作為成品交貨，并附有檢驗合格證。
2）成品電纜外護套層表面有生產廠名稱、產品型號、規格、額定電壓的連續標志，標志字跡清楚、容易辨認、耐擦。
交貨要求：電纜的交貨長度及長度誤差，按供需雙方協議在合同中商定。其他要求亦可在合同中以附加協議條款確定。電纜應卷繞在符合JB/T8137的電纜盤上交貨，電纜盤的筒徑應考慮使電纜不受到過度彎曲。電纜的兩個端頭應有可靠的防水或防潮密封，并牢靠的固定在電纜盤上（不允許平放）。交貨電纜盤裝運時，應穩妥固定，不允許碰撞損傷成品電纜。
