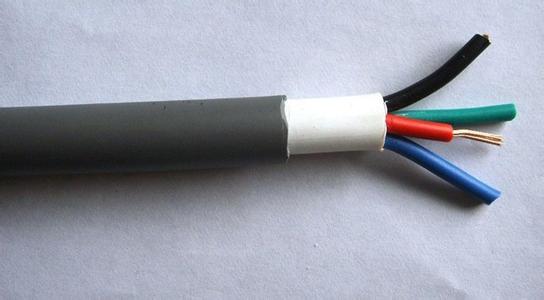

耐寒丁腈軟電纜

[當前欄目：耐寒/耐低溫柔性電纜]????? [發布日期：2017-01-13]

一：產品特點及用途

耐寒丁腈軟電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。

二：產品執行標準

Q/HHTZH007.1

阻燃性能試驗執行GB12666-90規定

三：使用特性

>1.交流額定電壓：U0/U 0.6/1KV

最高工作溫度： 105℃

最低環境溫度：固定敷設-40℃

>2.電纜安裝敷設溫度應不低于-25℃。

>3.電纜允許彎曲半徑：電纜最小為電纜外徑的12倍

四：基本型號及名稱

表1

型號	產品名稱
>YVFR	丁腈絕緣和護套電力軟電纜
>YVFRP	丁腈絕緣和護套銅編織屏蔽電力軟電纜
備注：阻燃電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義
表2

代號	代號含義
>YVF	丁腈電纜系列
>P	銅編織屏蔽
>R	多股絞合導體

六：主要技術指標

1.成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。

2.20℃時絕緣電阻不小于50MΩ/KM。

3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

七：基本電纜規格及結構參數

線芯*標稱截面(mm2)	導體結構 (根數*直徑) (B/R) mm	電纜最大外徑		參考重量(kg/km)
線芯*標稱截面(mm2)	導體結構 (根數*直徑) (B/R) mm	YVFR	YVFRP	YVFR	YVFRP
1*2.5	51*0.25	4.0	-	72	-
1*4	82*0.25	6.0	-	95	-
1*6	123*0.25	7.0	-	130	-
1*10	204*0.25	9.5	-	190	-
1*16	323*0.25	11.0	-	255	-
1*25	513*0.25	12.0	-	365	-
1*35	722*0.25	13.5	-	475	-
1*50	1026*0.25	15.0	-	670	-
1*70	1406*0.25	17.0	-	830	-
1*95	486*0.50	19.0	-	1200	-
1*120	608*0.50	21.0	-	1360	-
1*150	760*0.50	23.0	-	1654	-
1*185	945*0.50	26.0	-	2050	-
2*2.5	51*0.25	10.5	11.5	159	205
2*4	82*0.25	12.5	13.5	230	290
2*6	123*0.25	14.0	15.2	276	336
2*10	204*0.25	18.0	19.2	413	475
2*16	323*0.25	22.0	23.5	567	670
2*25	513*0.25	24.5	25.5	833	933
2*35	722*0.25	29.0	30.2	1088	1288
2*50	1026*0.25	33.0	35.0	1297	1590
2*70	1406*0.25	38.0	39.0	1675	1900
2*95	486*0.50	41.0	43.0	2205	2500
2*120	608*0.50	48.0	50.0	2660	3000
2*150	760*0.50	52.0	54.0	3350	3750
2*185	945*0.50	57.0	59.0	4400	4820
3*2.5	51*0.25	12.0	13.0	210	270
3*4	82*0.25	13.0	14.0	295	365
3*6	123*0.25	14.8	15.8	375	455
3*10	204*0.25	19.0	20.0	559	639
3*16	323*0.25	22.0	23.0	770	870
3*25	513*0.25	26.0	27.0	1239	1349
3*35	722*0.25	33.0	34.1	1520	1640
3*50	1026*0.25	36.5	38.5	1970	2100
3*70	1406*0.25	40.5	42.5	2580	2790
3*95	486*0.50	48.5	50.5	3280	3500
3*120	608*0.50	53.0	55.0	4060	4380
3*150	760*0.50	58.0	60.0	5197	5597
3*185	945*0.50	63.0	65.0	6279	6700
34+12.5	82*0.25	14.5	15.6	300	370
36+14	123*0.25	16.0	17.2	400	490
310+16	204*0.25	21.0	23.0	590	690
316+110	323*0.25	25.0	26.0	850	950
325+116	513*0.25	30.5	32.5	1255	1410
335+116	722*0.25	33.5	35.6	1585	1790
350+125	1026*0.25	40.2	42.2	2066	2280
370+135	1406*0.25	47.2	49.5	2778	3080
395+150	486*0.50	50.0	52.2	2836	3126
3120+170	608*0.50	53.0	55.5	4857	5207
3150+170	760*0.50	57.0	59.5	5700	6090
3185+195	945*0.50	66.0	69.0	7114	7514
4*4	82*0.25	14.0	15.0	325	400
4*6	123*0.25	17.5	18.5	421	500
4*10	204*0.25	22.0	23.0	635	720
4*16	323*0.25	24.0	25.0	898	1010
4*25	513*0.25	31.0	32.0	1342	1490
4*35	722*0.25	34.0	35.0	1765	1900
