隔膜材料：PTFE聚四氟乙烯薄板
精度等級：1.5級 內部填充工作液：硅油或根據客戶需求填充； 工作條件：溫度：環境溫度 -20~+55℃，被測介質溫度- 20~+55℃； 工作壓力：靜負荷：用至測量上限值的3/4； 交變負荷：用至測量上限值的2/3；  短時壓力：用至測量上限值； 儀表外徑：φ100mm；（φ75mm） 連接尺寸：螺紋連接：M20*1.5（G3/8″ G1/2″）或法蘭連接；   二、YTP防強腐全塑隔膜壓力表型號



產品型號	連接形式	使用范圍
YTP-75S	螺紋連接	用于測量強腐蝕性介質的壓力。如：氯氣，鹽酸，硝酸等。
YTP-100S	螺紋連接	同上
YTP-75SF	法蘭連接	用于腐蝕性強烈，粘度較大，易結晶介質的壓力
YTP-100SF	法蘭連接	同上

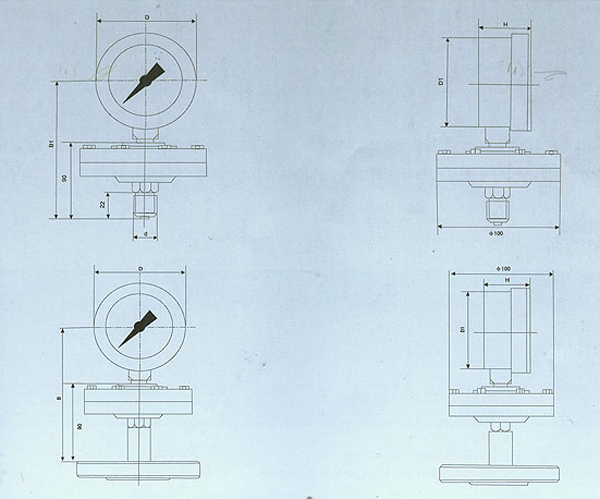

  三、YTP防強腐全塑隔膜壓力表外形尺寸




型號	D	D1	B	H	d
YTP-75S YTP-100S	Φ90 Φ107	Φ80 Φ105	140 162	38 46	M20  1.5（G3/8 G1/2''）
YTP-75SF YTP-100SF	Φ90 Φ107	Φ80 Φ105	180 162	38 46



注：訂貨時請注明規格型號，精度等級，測量范圍，接頭螺紋尺寸。
