端面熱電阻的詳細介紹

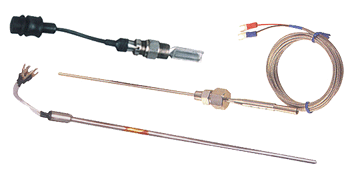

端面熱電阻WZP--M-201
一、概述：
    端面熱電阻適合于電廠汽輪機及電機軸瓦或其它機體表面測溫。
    端面熱電阻,采用將鉑電阻元件燒結在聚四氟電纜外套管內的一種燒結工藝，元件在電纜內與外界可靠隔離、外用金屬構件將電纜端元件部分鎖在構件中，形成同一功能、同一尺寸的互換產品、端面熱電阻其密封特性比任何密封粘結劑密封的產品都可靠.端面熱電阻元件具有優越的抗振性.
二、端面熱電阻技術參數：
      端面熱電阻精度等級：A、B級
      端面熱電阻公稱壓力：常壓
      端面熱電阻固定螺紋為M8×0.75×14，電阻體為∮6×18。
     端面熱電阻使用溫度－60℃～200℃ 。
    端面熱電阻絕緣電阻：≥500MΩ
三、端面熱電阻型號及規格：


端面熱電阻型號	分度號	測溫范圍℃	熱響應時間	規格		L
				D	M	500 1000 1500 2000 25000
WZCM-201	CU50 CU100	-50～150	＜15S	Ф6	M8×0.75
WZPM-201	Pt100	-150～300	＜10S	Ф8.7	M10×1

 四、端面熱電阻安裝形式：


端面熱電阻WZPM-201
端面熱電阻WZPM-001
端面熱電阻WZCM-201
端面熱電阻WZCM-001
