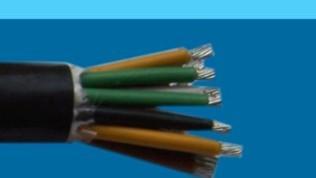

ZR192-KFFRP 3*2.5耐高溫控制電纜

[當前欄目：耐高溫控制電纜]????? [發布日期：2017-02-05]

一：ZR192-KFFRP電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
二：ZR192-KFFRP電纜
產品執行標準

Q/HHTZH004.1

ZR192-KFFRP電纜阻燃耐火特性試驗執行GB12666-90標準

三：ZR192-KFFRP電纜使用特性

1．交流額定電壓：U0/U 450/750KV

2．最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃

可溶性聚四氟乙烯(PFA)絕緣不超過260℃

3．最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃

4． ZR192-KFFRP電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。

5． ZR192-KFFRP電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍

氟塑料絕緣和護套電纜最小為電纜外徑的8倍
四：ZR192-KFFRP電纜基本型號及名稱

(ZR192-)KFF

氟46(進口PFA)絕緣和護套控制電纜

(ZR192-)KFFP

氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜

(ZR192-)KFFR

氟46(進口PFA)絕緣和護套控制軟電纜

(ZR192-)KFF22

氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜

(ZR192-)KFFRP

氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜

(ZR192-)KFFP1

氟46(進口PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜

(ZR192-)KFFP2

氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜

(ZR192-)KFFRP2

氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜

(ZR192-)KFV

氟46(進口PFA)絕緣聚氯乙烯護套控制電纜

(ZR192-)KFVR

氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜

(ZR192-)KFVP

氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜

(ZR192-)KFVRP

氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜

(ZR192-)KFVP2

氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜

(ZR192-)KFV22

氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜

(ZR192-)KFRV22

氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜

(ZR192-)KFVP2-22

氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜

(ZR192-)KFGR(YGC-KF46R)

氟46(進口PFA)絕緣硅橡膠護套控制軟電纜

(ZR192-)KFGPR(YGC-KF46RP)

氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜

備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

項目	代號	說明
阻燃特性	ZR	分A、B、C級阻燃
系列代號	K	控制電纜
絕緣材料	F	聚全氟乙丙烯(F46)最高工作溫度200℃
絕緣材料	F	可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)
護套材料	F	聚全氟乙丙烯(F46)最高工作溫度200℃
	F	可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)
	V	聚氯乙烯
	G	硅橡膠
屏蔽材料	P	銅絲編織屏蔽
	P1	鍍錫銅絲屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	23	鋼帶鎧裝聚乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
	33	鋼絲鎧裝聚乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體
