礦用阻燃通信電纜（原煤礦用信號電纜）

[當前欄目：礦用通信電纜]????? [發布日期：2014-08-18]

礦用阻燃通信電纜（原煤礦用信號電纜）
產品用途：本產品適用于煤礦井下監測監控、自動化控制系統中作低頻信號傳輸線。執行標準： MT818.14-1999、Q/YZRC003-2009。型號和名稱及使用范圍：

型號	名稱	使用范圍
MHYV（PUYV）	煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜	用于井下平巷、斜巷及機電硐室作普通信號傳輸
MHYVP（PUYVP）	煤礦用聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套通信電纜	用于井下干擾較大的場合作信號傳輸
MHYBV（PUYV31）	煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜	用于井下平巷或斜巷作主信號傳輸能承受一定的機械沖擊力
MHY32（MHYV32、PUYV39、39-1、）	煤礦用聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝通信電纜	用于豎井或斜井作主信號傳輸能承受較大的拉力
MHYVR（PUYVR）	煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜	用于井下平巷、斜巷及機電硐室作普通信號傳輸
MHYVRP（PUYVRP）	煤礦用聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽通信軟電纜	用于井下干擾較大的場合作信號傳輸

產品規格：

型號	標準截面（mm2）
	0.75	1.0	1.5	0.75	1.0	1.5	0.75	1.0	1.5
-	芯數			對數			導體結構（根數/直徑）mm2
MHYV	1 x2 、 1 x3 、 1 x4 、 1 x5 、 1 x6 、 1 x7			2 x2 、 3 x2 、 4 x2 、 5 x2 、 7 x2 、 10 x2			1/0.97 7/0.37	1/1.13 7/0.43	1/1.38 7/0.52
MHYVP	1 x2 、 1 x3 、 1 x4 、 1 x5 、 1 x6 、 1 x7			2 x2 、 3 x2 、 4 x2 、 5 x2 、 7 x2 、 10 x2			1/0.97 7/0.37	1/1.13 7/0.43	1/1.38 7/0.52
MHYBV	1 x2 、 1 x3 、 1 x4 、 1 x5 、 1 x6 、 1 x7			2 x2 、 3 x2 、 4 x2 、 5 x2 、 7 x2 、 10 x2			1/0.97 7/0.37 42/0.15	1/1.13 7/0.43 32/0.20	1/1.38 7/0.52 48/0.20
MHY32	1 x3 、 1 x4 、 1 x5 、 1 x7			2 x2 、 3 x2 、 4 x2 、 5 x2 、 7 x2 、 10 x2 、 19×2			1/0.97 7/0.37	1/1.13 7/0.43	1/1.38 7/0.52
MHYVR	1 x2 、 1 x3 、 1 x4 、 1 x5 、 1 x6 、 1 x7			2 x2 、 3 x2 、 4 x2 、 5 x2 、 7 x2 、 10 x2			42/0.15	32/0.20	48/0.20
MHYVRP	1 x2 、 1 x3 、 1 x4 、 1 x5 、 1 x7			2 x2 、 3 x2 、 4 x2 、 5 x2 、 7 x2 、 10 x2			42/0.15	32/0.20	48/0.20

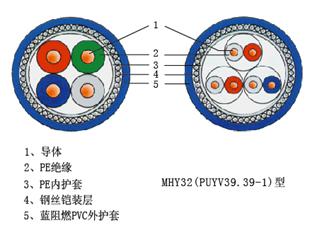

電纜結構示意圖：

產品使用特性：

電纜長期允許工作溫度	70℃
電纜敷設溫度	≥0℃
+25℃時環境相對濕度	≤95%
電纜的傳輸頻率	≤30KHz
電纜的最小彎曲半徑	MHYV、MHYVP、MHYBV及MHY32型電纜為電纜外徑的15倍，其它型號為外徑的10倍

產品主要技術性能： 1、電纜導體直流電阻和電纜固有衰減

型號	標稱截面 mm2	導 體結 構		20℃時導體直流電阻（≤Ω/Km）	固有衰減（800Hz）（≤dB/Km）
型號	標稱截面 mm2	種類	根數/直徑	20℃時導體直流電阻（≤Ω/Km）	固有衰減（800Hz）（≤dB/Km）
MHYV MHYVP MHYBV MHY32 MHYVR MHYVRP	0.75	1	1/0.97	24.5	0.8
		2	7/0.37	24.5
		6	42/0.15	26.0
	1.0	1	1/1.13	18.1	0.65
		2	7/0.43	18.1
		5	32/0.20	19.5
	1.5	1	1/1.38	12.1	0.5
		2	7/0.52	12.1
		5	48/0.20	13.3

2、電纜其它主要技術性能

序號	項目		技術性能
1	+20℃線芯導體直流電阻（≤Ω/Km）		見上表
2	電纜固有衰減（≤dB/Km）		見上表
3	+20℃絕緣電阻（≥MΩ Km）		5000
4	lmin工頻交流電壓試驗	芯-芯？芯-屏蔽	1500V不擊穿（50Hz）
5	電纜工作電容（≤μF/Km）		0.06（800Hz）
6	遠端串音衰減（≥dB/500）		70（800Hz）
7	電感（≤μH/Km）		800（800Hz）
8	工作對直流電阻差（≤%環阻）		2
9	單根垂直燃燒試驗		MT386
10	成束燃燒試驗		符合GB/T18380標準中B類成束燃燒試驗要求
