一、執行標準
二、產品特點及用途
本產品適用于抗干擾性能要求較高的電纜,也可以適用于發電、化工、石油、冶金等工礦企業集散系統、電子計算機系統、監控回路、自動化系統的信號傳輸及檢測儀器、儀表連接用多對
屏蔽電纜。
使用特性
1. 額定電壓: U 0 /U 300/500V
2. 電纜導體的長期允許工作溫度:
聚氯乙烯、聚乙烯:不超過 70 ℃
氟聚合物:不超過 200 ℃
硅橡膠:不超過 180 ℃
3. 最低環境溫度:
聚氯乙烯護套:固定敷設 ≥ -40 ℃ , 非固定敷設 ≥ -15 ℃
氟聚合物、硅橡膠:固定敷設 ≥ -60 ℃ , 非固定敷設 ≥ -20 ℃
4. 電纜的敷設溫度: ≥ 0 ℃
5. 電纜允許彎曲半徑:
無鎧裝層電纜應不小于電纜外徑的 6 倍
有鎧裝層或屏蔽層結構的電纜應不小于電纜外徑的 12 倍
有屏蔽結構的軟電纜應不小于電纜外徑的 6 倍
三、計算機電纜型號及名稱
型號 |
電纜名稱 |
DJVPV |
聚氯乙烯絕緣及護套編織分屏蔽計算機電纜 |
DJVPV |
聚氯乙烯絕緣及護套編織總屏蔽計算機電纜 |
DJVPVP |
聚氯乙烯絕緣及護套編織分屏蔽及總屏蔽計算機電纜 |
DJYPV |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽計算機電纜 |
DJYVP |
聚乙烯絕緣聚氯乙烯護套編織總屏蔽計算機電纜 |
DJYPVP |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽計算機電纜 |
DJYJPV |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽計算機電纜 |
DJYJVP |
交聯聚乙烯絕緣聚氯乙烯護套編織總屏蔽計算機電纜 |
DJYJPVP |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽計算機電纜 |
DJVP2V |
聚氯乙烯絕緣及護套銅帶分屏蔽計算機電纜 |
DJVVP2 |
聚氯乙烯絕緣及護套銅帶總屏蔽計算機電纜 |
DJVP2VP2 |
聚氯乙烯絕緣及護套銅帶分屏蔽及總屏蔽計算機電纜 |
DJYP2V |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽計算機電纜 |
DJYVP2 |
聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽計算機電纜 |
DJYP2VP2 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽計算機電纜 |
DJYJP2V |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽計算機電纜 |
DJYJVP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽計算機電纜 |
DJYJP2VP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽計算機電纜 |
DJVP3V |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽計算機電纜 |
DJVVP3 |
聚氯乙烯絕緣及護套鋁塑帶總屏蔽計算機電纜 |
DJVP3VP3 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽及總屏蔽計算機電纜 |
DJYP3V |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽計算機電纜 |
DJYVP3 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽計算機電纜 |
DJYP3VP3 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽計算機電纜 |
DJYJP3V |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽計算機電纜 |
DJYJVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽計算機電纜 |
DJYJP3VP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽計算機電纜 |
型號 |
電纜名稱 |
DJVPV22 |
聚氯乙烯絕緣及護套編織分屏蔽鎧裝計算機電纜 |
DJVVP22 |
聚氯乙烯絕緣及護套編織總屏蔽鎧裝計算機電纜 |
DJVPVP22 |
聚氯乙烯絕緣及護套編織分屏蔽及總屏蔽鎧裝計算機電纜 |
DJYPV22 |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽鎧裝計算機電纜 |
DJYVP22 |
聚乙烯絕緣聚氯乙烯護套編織總屏蔽鎧裝計算機電纜 |
DJYPVP22 |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽鎧裝計算機電纜 |
DJYJPV22 |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽鎧裝計算機電纜 |
DJYJVP22 |
交聯聚乙烯絕緣聚氯乙烯護套編織總屏蔽鎧裝計算機電纜 |
DJYJPVP22 |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽鎧裝計算機電纜 |
DJVP2V22 |
聚氯乙烯絕緣及護套銅帶分屏蔽鎧裝計算機電纜 |
DJVVP2-22 |
聚氯乙烯絕緣及護套銅帶總屏蔽鎧裝計算機電纜 |
DJVP2VP2-22 |
聚氯乙烯絕緣及護套銅帶分屏蔽及總屏蔽鎧裝計算機電纜 |
DJYP2V22 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鎧裝計算機電纜 |
DJYVP2-22 |
聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鎧裝計算機電纜 |
DJYP2VP2-22 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽鎧裝計算機電纜 |
DJYJP2V22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鎧裝計算機電纜 |
DJYJVP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鎧裝計算機電纜 |
DJYJP2VP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽鎧裝計算機電纜 |
DJVP3V22 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽鎧裝計算機電纜 |
DJVVP3-22 |
聚氯乙烯絕緣及護套鋁塑帶總屏蔽鎧裝計算機電纜 |
DJVP3VP3-22 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽及總屏蔽鎧裝計算機電纜 |
DJYP3V22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽鎧裝計算機電纜 |
DJYVP3-22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽鎧裝計算機電纜 |
DJY93VP3-22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽鎧裝計算機電纜 |
DJYJP3V22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽鎧裝計算機電纜 |
DJYJVP3-22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽鎧裝計算機電纜 |
DJYJP3VP3-22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽鎧裝計算機電纜 |
型號 |
電纜名稱 |
ZX-DJVPV22 |
聚氯乙烯絕緣及護套編織分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVVP22 |
聚氯乙烯絕緣及護套編織總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVPVP22 |
聚氯乙烯絕緣及護套編織分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYPV22 |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYVP22 |
聚乙烯絕緣聚氯乙烯護套編織總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYPVP22 |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJPV22 |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJVP22 |
交聯聚乙烯絕緣聚氯乙烯護套編織總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJPVP22 |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP2V22 |
聚氯乙烯絕緣及護套銅帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVVP2-22 |
聚氯乙烯絕緣及護套銅帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP2VP2-22 |
聚氯乙烯絕緣及護套銅帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYP2V22 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYVP2-22 |
聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYP2VP2-22 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP2V22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJVP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP2VP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP3V22 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVVP3-22 |
聚氯乙烯絕緣及護套鋁塑帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP3VP3-22 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYP3V22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYVP3-22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJY93VP3-22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP3V22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJVP3-22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP3VP3-22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
型號 |
電纜名稱 |
ZX-DJVPV22 |
聚氯乙烯絕緣及護套編織分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVVP22 |
聚氯乙烯絕緣及護套編織總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVPVP22 |
聚氯乙烯絕緣及護套編織分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYPV22 |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYVP22 |
聚乙烯絕緣聚氯乙烯護套編織總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYPVP22 |
聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJPV22 |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJVP22 |
交聯聚乙烯絕緣聚氯乙烯護套編織總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJPVP22 |
交聯聚乙烯絕緣聚氯乙烯護套編織分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP2V22 |
聚氯乙烯絕緣及護套銅帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVVP2-22 |
聚氯乙烯絕緣及護套銅帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP2VP2-22 |
聚氯乙烯絕緣及護套銅帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYP2V22 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYVP2-22 |
聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYP2VP2-22 |
聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP2V22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJVP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP2VP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP3V22 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVVP3-22 |
聚氯乙烯絕緣及護套鋁塑帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJVP3VP3-22 |
聚氯乙烯絕緣及護套鋁塑帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYP3V22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYVP3-22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJY93VP3-22 |
聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP3V22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJVP3-22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶總屏蔽鎧裝阻燃計算機電纜 |
ZX-DJYJP3VP3-22 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶分屏蔽及總屏蔽鎧裝阻燃計算機電纜 |
型號 |
電纜名稱 |
DJFPF |
氟塑料絕緣及護套編織分屏蔽計算機電纜 |
DJFFP |
氟塑料絕緣及護套編織總屏蔽計算機電纜 |
DJFPFP |
氟塑料絕緣及護套編織分屏蔽及總屏蔽計算機電纜 |
DJFP 2F |
氟塑料絕緣及護套銅帶分屏蔽計算機電纜 |
DJFFP2 |
氟塑料絕緣及護套銅帶總屏蔽計算機電纜 |
DJFP2FP2 |
氟塑料絕緣及護套銅帶分屏蔽及總屏蔽計算機電纜 |
DJFP 3F |
氟塑料絕緣及護套鋁塑帶分屏蔽計算機電纜 |
DJFFP3 |
氟塑料絕緣及護套鋁塑帶總屏蔽計算機電纜 |
DJFP3FP3 |
氟塑料絕緣及護套鋁塑帶分屏蔽及總屏蔽計算機電纜 |
四、代號名稱和含義
項目 |
代號 |
說明 |
阻燃特性 |
ZR |
分 A 、 B 、 C 級阻燃 |
系列代號 |
DJ |
電子計算機電纜 |
絕緣材料 |
V |
聚氯乙烯 |
YJ |
交聯聚乙烯 |
Y |
聚乙烯 |
F |
氟聚合物 |
G |
硅橡膠 |
護套材料 |
V |
聚氯乙烯 |
Y |
聚乙烯 |
F |
氟聚合物 |
G |
硅橡膠 |
項目 |
代號 |
說明 |
屏蔽材料 |
P |
銅絲編織屏蔽 |
P2 |
銅帶繞包屏蔽 |
P3 |
鋁塑復合帶繞包屏蔽 |
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
五、生產范圍
型 號 |
標稱截面 (mm 2 ) |
線芯對數 |
DJVPV DJYPV DJYJPV DJVP2V DJYP2V DJYJP2V DJVP3V DJYP3V DJYJP3V |
0.50 , 0.75,1.0,1.5,2.5 |
1 ~ 24 |
DJVPV22 DJYPV22 DJYJPV22 DJVP2V22 DJYP2V22 DJYJP2V22 DJVP3V22 DJYP3V22 DJYJP3V22 ZX-DJVPV22 ZX-DJYPV22 ZX-DJYJPV22 ZX-DJVP2V22 ZX-DJYP2V22 ZX-DJYJP2V22 ZX-DJVP3V22 ZX-DJYP3V22 ZX-DJYJP3V22 |
0.50 , 0.75,1.0,1.5,2.5 |
1 ~ 24 |
ZX-DJVPV ZX-DJYPV ZX-DJYJPV ZX-DJVP2V ZX-DJYP2V ZX-DJYJP2V ZX-DJVP3V ZXDJYP3V ZX-DJYJP3V |
0.50 , 0.75 , 1.0 , 1.5,2.5 |
1 ~ 24 |
DJVVP DJVVP2 DJVVP3 DJYVP DJYVP2 DJYVP3 DJYJVP DJYJVP2 DJYJVP3 |
0.50 , 0.75 , 1.0 , 1.5,2.5 |
1 ~ 24 |
DJVVP22 DJVVP2-22 DJVVP3-22 DJYVP22 DJYVP2-22 DJYVP3-22 DJYJVP22 DJYJVP2-22 DJYJVP3-22 ZX-DJVVP22 ZX-DJVVP2-22 ZX-DJVVP3-22 ZX-DJYVP22 ZX-DJYVP2-22 ZX-DJYVP3-22 ZX-DJYJVP22 ZX-DJYJVP2-22 ZX-DJYJVP3-22 DJVPVP DJVP2VP2 DJVP3VP3 DJYPVP DJYP2VP2 DJYP3VP3 DJYJVP DJYJP2VP2 DJYJP3VP3 |
0.50 , 0.75 , 1.0 , 1.5,2.5 |
1 ~ 24 |
ZX-DJVPVP ZX-DJVP2VP2 ZX-DJVP3VP3 ZXDJYPVP ZX-DJYP2VP2 ZX-DJYP3VP3 ZX-DJYJPVP ZX-DJYJP2VP2 ZX-DJYJVP3VP3 |
0.50 , 0.75 , 1.0 , 1.5,2.5 |
1 ~ 24 |
DJFFP DJFFP2 DJFFP3 |
0.50 , 0.75 |
1 ~ 4 |
DJFFP DJFFP2 DJFFP3 |
1.0,1.5,2.5 |
1 ~ 3 |
DJFPF DJFP 2F DJFP 3F |
0.50 , 0.75 |
1 ~ 4 |
DJFPF DJFP 2F DJFP 3F |
1.0,1.5,2.5 |
1 ~ 3 |
DJFPFP DJFP2FP2 DJFP3FP3 |
0.50 , 0.75 |
1 ~ 4 |
DJFPFP DJFP2FP2 DJFP3FP3 |
1.0,1.5,2.5 |
1 ~ 3 |

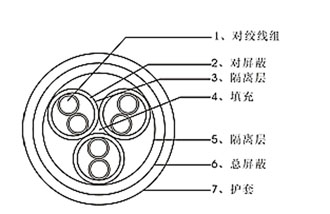

六、產品結構示意圖
