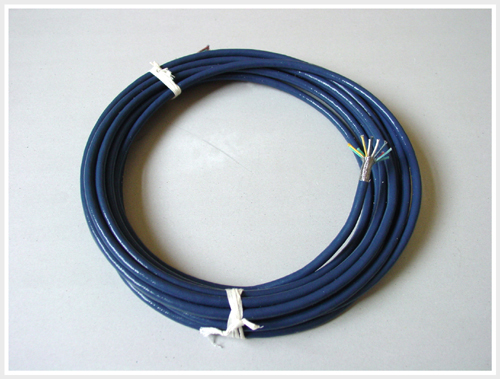

DJVPVP-22/DJVP2VP2-22/DJVP3VP3-22屏蔽計算機電纜

【簡單介紹】

計算機電纜適用于電子計算機系統、監控回路，發電、冶金、石化等工礦企業，高溫場合下集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。

【詳細說明】



一、計算機電纜執行標準

　　Q/321084 HL06-2000、Q-321084 HL01-2001等效采用于英國BS5308-86
二、計算機電纜使用特性
     額定電壓U0/U:450/750V
     最高工作溫度: 一般型不超過70℃
     交聯聚乙烯不超過90℃
     耐熱105℃的最高不超過105℃
     氟塑料絕緣不超過200℃和260℃
     最低環境溫度: 固定敷設-40℃、非固定敷設-15℃
     最小彎曲半徑: 無鎧裝層電纜應不小于電纜外徑的6倍
     帶鎧裝層電纜應不小于電纜外徑的12倍


計算機銅帶屏蔽電纜

三、其他計算機電纜型號名稱

    ①例1：聚乙烯絕緣聚氯乙烯護套１２對每單元二芯（兩芯組）　導體為0.75mm2計算機電纜表示為：

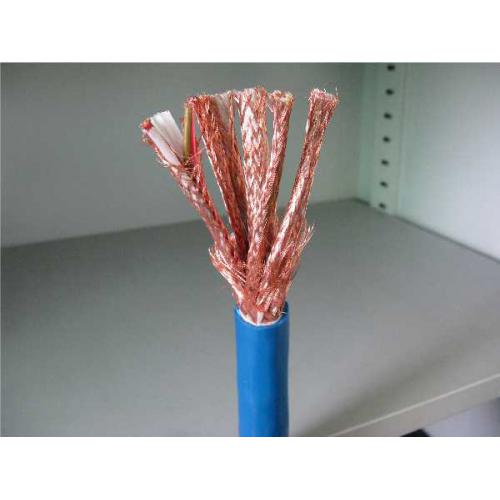

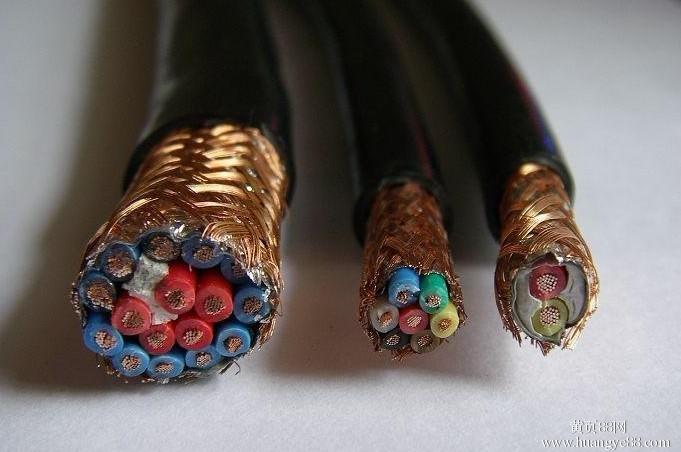

       1.銅絲編織分屏蔽（A類導體） DJYPV　12×(2×0.75)A
       2.銅絲編織分屏蔽及總屏蔽（B類導體）DJYPVP　12×(2×0.75)B
       3.銅絲編織總屏蔽（R類導體） DJYVP　12×(2×0.75)R
       4.銅帶分屏蔽（B類導體） DJYP2V　12×(2×0.75)B

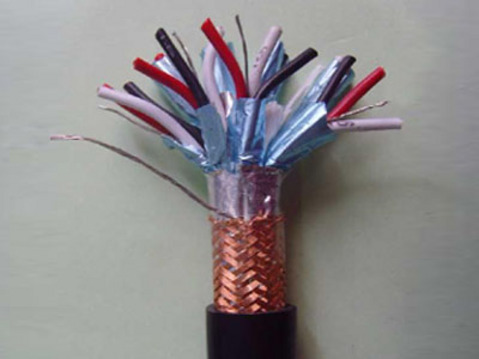

       5.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3　12×(2×0.75)R
       6.銅絲編織分屏蔽鋼帶鎧裝（A類導體） DJYPV22　12×(2×0.75)
       7.銅帶分屏蔽及總屏蔽鋼帶鎧裝（B類導體）DJVP2VP2-22　12×(2×0.75)B
       8.鋁箔/塑料復合膜總屏蔽鋼帶鎧裝(A類導體)DJYPVP3-22　12×(2×0.75)A
    ②例2:銅芯聚乙烯絕緣及聚氯乙烯護套10對每單元三芯(三芯組) 導體為1.0mm2計算機電纜表示為：
       1.銅絲編織分屏蔽（B類導體） DJYPV　10×(3×1.0)B
       2.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3　10×(3×1.0)R
       3.銅帶總屏蔽（A類導體） DJYVP2　10×(3×1.0)A
       4.銅絲編織分屏蔽鋼帶鎧裝（B類導體） DJYPV22　10×(3×1.0)B

四、計算機電纜型號規格范圍

說明：1、可根據需要生產耐火計算機電纜，如NHDJYVP等
      2、需阻燃型加特征代號“ZR”，如ZR-DJYVP等，見阻燃電纜類目。
      3、耐高溫計算機電纜，如“DJFPVP”，見耐高溫電纜類目。


五、計算機電纜型號說明表

六、計算機電纜產品主要技術性能



七、計算機電纜導體技術參數

八、計算機電纜生產范圍

九、計算機電纜交貨長度
    無鎧裝電纜10對及以下1000米，10對以上500米，有鎧裝電纜8對及以上1000米，8對以上500米。允許50米上的短線交貨，數量不超過交貨總量的6%，如有特殊要求供需雙方可另行協商
