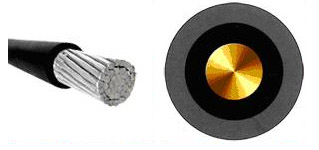

10KV交聯聚乙烯絕緣架空線
執行標準
         GB14049—93，也可根據顧客要求設計制造。
    使用特性
         本產品適用于架空敷設額定電壓10KV、35KV的電力輸配電網系統。導體允許長期工作溫度        90℃ ，短路溫度 250℃ （持續時間不超過5秒）。電纜的允許彎曲半徑：單芯不小于20D,多芯不小于15D（D為電纜外徑）

型號、名稱及適用范圍

型號	名稱	主要用途
JKYJ	銅芯交聯聚乙烯絕緣架空電纜	架空固定敷設，電纜和樹木保持一定距離。電纜運行時允許電纜和樹木頻繁接觸。
JKLYJ	鋁芯交聯聚乙烯絕緣架空電纜
JKLGYJ	鋼芯鋁芯交聯聚乙烯絕緣架空電纜
JKLYJ/Q	鋁芯交聯聚乙烯絕緣輕型架空電纜	架空固定敷設，電纜和樹木保持一定距離。運行時，只允許電纜和樹木短時間接觸。
JKLGYJ/Q	鋼芯鋁芯交聯聚乙烯絕緣輕型架空電纜

    規格范圍

型號	芯數	額定電壓（KV）
		10	35
		標稱截面(mm2)
JKYJ	1、3	16～300	50～300
JKLYJ	1、3	25～300	70～300
JKLGYJ	1	16～300	50～300
JKLYJ/Q	1	25～300	70～300
JKLGYJ/Q	1	16～300	50～300

    電纜基本技術參數(導體為鋼芯鋁芯時的數據未列入)

標稱截面(mm2)	導體直徑mm	絕緣標稱厚度(mm)			20℃時導體直流電阻不大于Ω/km			導體拉斷力不小于N
		10KV		35KV
		輕型	普通型		硬銅	軟銅	鋁	鋁	銅
16	5.1	—	3.4	—	—	1.15	1.91	—	—
25	6.0	2.5	3.4	—	0.749	0.727	1.20	3762	8465
35	7.0	2.5	3.4	—	0.540	0.524	0.868	5177	11731
50	8.2	2.5	3.4	9.3	0.399	0.387	0.641	7011	16502
70	10.0	2.5	3.4	9.3	0.276	0.268	0.443	10354	23461
95	11.4	2.5	3.4	9.3	0.199	0.193	0.320	13727	31759
120	13.0	2.5	3.4	9.3	0.158	0.153	0.253	17339	39911
150	14.5	2.5	3.4	9.3	0.128	—	0.206	21033	49505
185	16.2	2.5	3.4	9.3	0.1201	—	0.164	26732	61846
240	18.3	2.5	3.4	9.3	0.0777	—	0.125	34679	79823
300	20.4	2.5	3.4	9.3	0.0619	—	0.100	43349	99788
