0.6/1KV銅芯VV電力電纜規格型號及技術參數

[當前欄目：電力電纜]????? [發布日期：2014-07-23]

低壓0.6/1KV銅芯電力電纜VV電纜技術參數介紹
一、產品名稱/適用電壓
    VV：銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
    適用電壓：0.6/1KV
    主要原材料：銅芯、PVC絕緣、PVC護套
二、產品執行標準
    電纜設計符合國家標準《GB_12706.1-2008_第1部分：額定電壓1kV(Um=1.2kV)到3kV(Um=3.6kV)電纜》和國際電工委員會推薦標準IEC60502的要求。
三、產品用途
    聚氯乙烯(PVC)作為電線電纜絕緣材料，從50年代開始至今，是使得最多的材料，屬于熱塑性材料，資源豐富，價格低廉，能簡易擠包在電纜導體上，有較好的機械性能和電氣絕緣性能、耐油性、耐磨性、阻燃性能良好。長期允許工作濕度為70℃，短時最高溫度達160℃，廣泛使用在中低壓電線電纜的絕緣和護套上。
    聚氯乙烯絕緣聚氯乙烯護套電力電纜VV具有良好的電氣性能和化學穩定性，結構簡單，使用方便。本產品適用于交流50 Hz，額定電壓0.6/1KV的線路中，供輸配電之用。其中五芯電力電纜是為了適應配電系統的發展和安全性需要，將低壓配電系統工程的中性線與零線分開，使系統運行更趨穩定，保障了操作人員的安全性。敷設在室內、架空、電纜溝道、管道內，電纜不能承受壓力和機械外力作用。建議不要直埋在土壤中，需套在PVC管中直埋為佳。除了用于傳輸和分配電能外，它也可以作為各種電氣設備間大連接線。
     其主要優點是：
(1)因受外界因素（如雷害、風害、鳥害等）的影響小，所以它的供電可靠性高；
(2)電力電纜是埋入地下的，工程隱蔽，所以對市容環境影響較小，即使發生事故，一般也不會影響人身安全；
(3)電纜電容較大，可改善線路功率因數。在很多工業企業中，應用還是非常廣泛，原因在于價格很有優勢。
VV電纜的適用范圍：敷設在室內，隧道及管道中，電纜不能承受壓力和機械外力；作為傳送和分配電能的線路用，如是地下敷設必須穿管。
四、產品使用特性：
1.敷設注意事項
（1）敷設時電纜溫度不低于0℃，環境溫度低于0℃時，應對電纜進行預熱。
（2）敷設的彎曲半徑不小于電纜外徑的10倍。
（3）電纜敷設后應經受以直流耐壓試驗，時間15分鐘，試驗電壓3.5KV。
（4）短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過160攝氏度。
在空氣中敷設：
（1）單芯電纜平行敷設時中心距離185 mm2以下為電纜直徑的2倍，240 mm2以上的為90 mm。
（2）周圍環境溫度：30℃。
（3）導電線芯最高允許溫度：70℃。
（4）不同環境溫度下載流量的校正系數：

環境溫度
20℃
25℃
35℃
40℃
45℃
校正系數
1.12
1.06
0.94
0.87
0.79

直埋敷設：
（1）單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍。
（2）周圍環境溫度：25℃。
（3）導體線芯最高允許溫度：70℃。
（4）土壤熱阻系數1.0℃.m/w。
（5）直坦深試：0.7 m。
（6）不同環境溫度下載流量校正系數：

環境溫度
15℃
20℃
30℃
35℃
校正系數
1.11
1.05
0.94
0.88

短路容量
導電線芯短路時允許最高溫度
最高允許的短路電流
160℃
I = 94S√tA

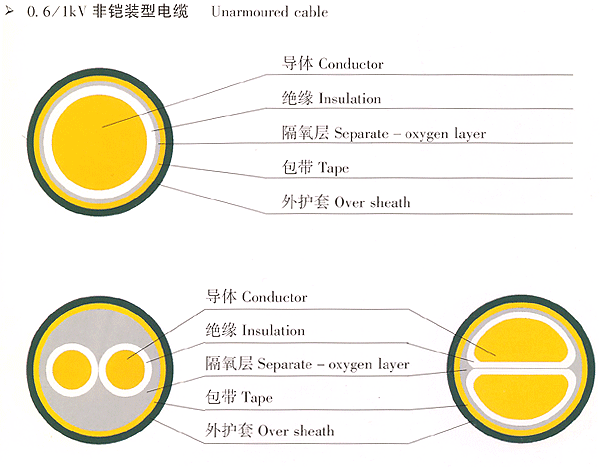

六、產品結構圖：

七、技術參數：
0.6/1kv PVC絕緣PVC護套非阻燃電力電纜
表1：單芯電纜
導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
Cu
Cu
1 X 1.5
1
0.8
1.4
6.1
50.7
≤12.1
3.5
1 X 2.5
1
0.8
1.4
6.5
63.5
≤7.41
3.5
1 X 4
1
1.0
1.4
7.4
87.7
≤4.61
3.5
1 X 6
1
1.0
1.4
7.9
111.0
≤3.08
3.5
1 X 10
7
1.0
1.4
9.2
166.6
≤1.83
3.5
1 X 16
7
1.0
1.4
10.3
233.3
≤1.15
3.5
1 X 25
7
1.2
1.4
12.0
344.9
≤0.727
3.5
1 X 35
7
1.2
1.4
13.2
449.8
≤0.524
3.5
1 X 50
19
1.4
1.4
14.9
590.5
≤0.387
3.5
1 X 70
19
1.4
1.4
16.7
807.3
≤0.268
3.5
1 X 95
19
1.6
1.5
19.3
1102.0
≤0.193
3.5
1 X 120
37
1.6
1.5
20.9
1349.0
≤0.153
3.5
1 X 150
37
1.8
1.6
23.1
1654.0
≤0.124
3.5
1 X 185
37
2.0
1.7
25.6
2060.0
≤0.0991
3.5
1 X 240
61
2.2
1.8
28.8
2651.0
≤0.0754
3.5
1 X 300
61
2.4
1.9
31.9
3323.0
≤0.0601
3.5
1 X 400
61
2.6
2.0
35.5
4205.0
≤0.0470
3.5
1 X 500
61
2.8
2.1
39.7
5359.0
≤0.0336
3.5
1 X 600
61
2.9
2.2
43.7
6707.0
≤0.0283
3.5
1 X 800
61
2.9
2.4
46.1
8064.0
≤0.0221
3.5

表2：兩芯電纜

導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
Cu
Cu
2 X 1.5
1
0.8
1.8
10.5
119
≤12.1
3.5
2 X 2.5
1
0.8
1.8
11.3
150
≤7.41
3.5
2 X 4
1
1.0
1.8
13.1
210
≤4.61
3.5
2 X 6
1
1.0
1.8
14.1
264
≤3.08
3.5
2 X 10
7
1.0
1.8
16.7
393
≤1.83
3.5
2 X 16
7
1.0
1.8
18.8
541
≤1.15
3.5
2 X 25
7
1.2
1.8
22.2
794
≤0.727
3.5
2 X 35
7
1.2
1.8
24.5
1037
≤0.524
3.5
2 X 50
19
1.4
1.8
21.8
1227
≤0.387
3.5
2 X 70
19
1.4
1.9
24.7
1650
≤0.268
3.5
2 X 95
19
1.6
2.0
29.2
2213
≤0.193
3.5
2 X 120
37
1.6
2.1
31.3
2733
≤0.153
3.5
2 X 150
37
1.8
2.2
34.7
3396
≤0.124
3.5
2 X 185
37
2.0
2.4
37.9
3943
≤0.0991
3.5
2 X 240
61
2.2
2.4
44.3
5135
≤0.0754
3.5
2 X 300
61
2.4
2.5
49.0
6436
≤0.0601
3.5
2 X 400
61
2.6
2.8
56.0
8536
≤0.0470
3.5


表3：三芯電纜

導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
Cu
Cu
3 X 1.5
1
0.8
1.8
10.9
142.0
≤12.1
3.5
3 X 2.5
1
0.8
1.8
11.8
187.0
≤7.41
3.5
3 X 4
1
1.0
1.8
13.7
265.0
≤4.61
3.5
3 X 6
1
1.0
1.8
14.8
335.0
≤3.08
3.5
3 X 10
7
1.0
1.8
17.6
514.0
≤1.83
3.5
3 X 16
7
1.0
1.8
19.9
728.0
≤1.15
3.5
3 X 25
7
1.2
1.8
23.6
1084.0
≤0.727
3.5
3 X 35
7
1.2
1.8
26.1
1422.0
≤0.524
3.5
3 X 50
19
1.4
1.8
26.5
1801.0
≤0.387
3.5
3 X 70
19
1.4
2.0
28.8
2415.0
≤0.268
3.5
3 X 95
19
1.6
2.1
33.6
3205.0
≤0.193
3.5
3 X 120
37
1.6
2.2
37.1
4037.0
≤0.153
3.5
3 X 150
37
1.8
2.3
41.9
5028.0
≤0.124
3.5
3 X 185
37
2.0
2.5
45.9
6180.0
≤0.0991
3.5
3 X 240
61
2.2
2.7
51.8
7949.0
≤0.0754
3.5
3 X 300
61
2.4
2.9
55.3
9780.0
≤0.0601
3.5
3 X 400
61
2.6
3.0
60.6
12103.0
≤0.0470
3.5

表4：四芯電纜
導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
Cu
Cu
4 X 2.5
1
0.8
1.8
12.7
232.0
≤7.41
3.5
4 X 4
1
1.0
1.8
14.9
322.0
≤4.61
3.5
4 X 6
1
1.0
1.8
16.1
422.0
≤3.08
3.5
4 X 10
7
1.0
1.8
19.2
649.0
≤1.83
3.5
4 X 16
7
1.0
1.8
21.7
922.0
≤1.15
3.5
4 X 25
7
1.2
1.8
25.9
1373.0
≤0.727
3.5
4 X 35
7
1.2
1.8
28.7
1802.0
≤0.524
3.5
4 X 50
19
1.4
1.9
30.4
2380.0
≤0.387
3.5
4 X 70
19
1.4
2.1
33.9
3202.0
≤0.268
3.5
4 X 95
19
1.6
2.2
39.7
4315.0
≤0.193
3.5
4 X 120
37
1.6
2.4
44.2
5359.0
≤0.153
3.5
4 X 150
37
1.8
2.5
48.7
6679.0
≤0.124
3.5
4 X 185
37
2.0
2.7
53.5
8190.0
≤0.0991
3.5
4 X 240
61
2.2
2.9
55.4
10494.0
≤0.0754
3.5
4 X 300
61
2.4
3.0
61.0
12948.0
≤0.0601
3.5
4 X 400
61
2.6
3.2
70.0
16788.0
≤0.0470
3.5

表5：五芯電纜
導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
Cu
Cu
5 X 2.5
1
0.8
1.8
13.6
272.0
≤7.41
3.5
5 X 4
1
1.0
1.8
16.1
394.0
≤4.61
3.5
5 X 6
1
1.0
1.8
17.7
509.0
≤3.08
3.5
5 X 10
7
1.0
1.8
21.0
792.0
≤1.83
3.5
5 X 16
7
1.0
1.8
23.8
1124.0
≤1.15
3.5
5 X 25
7
1.2
1.8
28.7
1696.0
≤0.727
3.5
5 X 35
7
1.2
1.9
32.0
2241.0
≤0.524
3.5
5 X 50
19
1.4
2.1
37.4
3158.0
≤0.387
3.5
5 X 70
19
1.4
2.2
41.7
4236.0
≤0.268
3.5
5 X 95
19
1.6
2.4
48.1
5685.0
≤0.193
3.5
5 X 120
37
1.6
2.5
53.0
7662.0
≤0.153
3.5
5 X 150
37
1.8
2.7
58.6
8743.0
≤0.124
3.5
5 X 185
37
2.0
2.9
65.1
10801.0
≤0.0991
3.5
5 X 240
61
2.2
3.1
72.1
13194.0
≤0.0754
3.5
5 X 300
61
2.4
3.4
80.1
16414.0
≤0.0601
3.5
5 X 400
61
2.6
3.6
87.0
21164.0
≤0.0470
3.5



表6：3+1芯電纜
導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
相線
地線
Cu
20℃Cu
3x4+1x2.5
1
1
1.0
0.8
1.8
14.3
254.0
≤4.61
≤7.41
3.5
3x6+1x4
1
1
1.0
1.0
1.8
15.8
400.0
≤3.08
≤4.61
3.5
3x10+1x6
7
1
1.0
1.0
1.8
18.5
595.0
≤1.83
≤3.08
3.5
3x16+1x10
7
7
1.0
1.0
1.8
21.1
853.0
≤1.15
≤1.83
3.5
3x25+1x16
7
7
1.2
1.0
1.8
24.9
1267.0
≤0.727
≤1.15
3.5
3x35+1x16
7
7
1.2
1.0
1.8
27.1
1591.0
≤0.524
≤1.15
3.5
3x50+1x25
19
7
1.4
1.2
1.9
30.4
2124.0
≤0.387
≤0.727
3.5
3x70+1x35
19
7
1.4
1.2
2.0
33.9
2851.0
≤0.268
≤0.524
3.5
3x95+1x50
19
19
1.6
1.4
2.2
39.5
3844.0
≤0.193
≤0.387
3.5
3x120+1x70
37
19
1.6
1.4
2.3
44.0
4833.0
≤0.153
≤0.268
3.5
3x150+1x70
37
19
1.8
1.4
2.4
48.5
5841.0
≤0.124
≤0.268
3.5
3x185+1x95
37
19
2.0
1.6
2.6
53.3
7146.0
≤0.0991
≤0.193
3.5
3x240+1x120
61
37
2.2
1.6
2.8
55.0
9216.0
≤0.0754
≤0.153
3.5
3x300+1x150
61
37
2.4
1.6
3.1
59.8
11388.0
≤0.0601
≤0.124
3.5
3x400+1x240
61
61
2.6
1.6
3.3
66.0
14562.0
≤0.0470
≤0.0991
3.5

表7：3+2芯電纜
導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
相線
地線
Cu
20℃Cu
3x4+2x2.5
1
1
1.0
0.8
1.8
15.2
345.0
≤4.61
≤7.41
3.5
3x6+2x4
1
1
1.0
1.0
1.8
17.1
463.0
≤3.08
≤4.61
3.5
3x10+2x6
7
1
1.0
1.0
1.8
19.7
680.0
≤1.83
≤3.08
3.5
3x16+2x10
7
7
1.0
1.0
1.8
22.7
990.0
≤1.15
≤1.83
3.5
3x25+2x16
7
7
1.2
1.0
1.8
26.7
1468.0
≤0.727
≤1.15
3.5
3x35+2x16
7
7
1.2
1.0
1.8
29.0
1791.0
≤0.524
≤1.15
3.5
3x50+2x25
19
7
1.4
1.2
1.9
34.4
2537.0
≤0.387
≤0.727
3.5
3x70+2x35
19
7
1.4
1.2
2.0
38.7
3464.0
≤0.268
≤0.524
3.5
3x95+2x50
19
19
1.6
1.4
2.2
44.4
4697.0
≤0.193
≤0.387
3.5
3x120+2x70
37
19
1.6
1.4
2.3
49.0
5935.0
≤0.153
≤0.268
3.5
3x150+2x70
37
19
1.8
1.4
2.4
52.9
5968.0
≤0.124
≤0.268
3.5
3x185+2x95
37
19
2.0
1.6
2.6
59.3
8554.0
≤0.0991
≤0.193
3.5
3x240+2x120
61
37
2.2
1.6
2.8
66.6
11184.0
≤0.0754
≤0.153
3.5
3x300+2x150
61
37
2.4
1.6
3.1
71.1
13719.0
≤0.0601
≤0.124
3.5
3x400+2x240
61
37
2.6
1.6
3.3
78.2
18250.0
≤0.0470
≤0.0754
3.5

  表8：4+1芯電纜
導線標稱截面(mm)
導體中單線根數
絕緣厚度(mm)
護套厚度(mm)
電纜近似外徑(mm)
電纜近似重量(Kg/km)
20℃導體電阻≤ (Ω/km)
試驗電壓(Kv/5min )
相線
地線
Cu
20℃Cu
4x4+1x2.5
1
1
1.0
0.8
1.8
15.2
358.0
≤4.61
≤7.41
3.5
4x6+1x4
1
1
1.0
1.0
1.8
17.1
493.0
≤3.08
≤4.61
3.5
4x10+1x6
7
1
1.0
1.0
1.8
20.3
733.0
≤1.83
≤3.08
3.5
4x16+1x10
7
7
1.0
1.0
1.8
23.3
1118.0
≤1.15
≤1.83
3.5
4x25+1x16
7
7
1.2
1.0
1.8
27.6
1662.0
≤0.727
≤1.15
3.5
4x35+1x16
7
7
1.2
1.0
1.8
30.3
2046.0
≤0.524
≤1.15
3.5
4x50+1x25
19
7
1.4
1.2
2.0
35.8
2820.0
≤0.387
≤0.727
3.5
4x70+1x35
19
7
1.4
1.2
2.1
39.9
3782.0
≤0.268
≤0.524
3.5
4x95+1x50
19
19
1.6
1.4
2.3
46.0
5088.0
≤0.193
≤0.387
3.5
4x120+1x70
37
19
1.6
1.4
2.5
51.0
6394.0
≤0.153
≤0.268
3.5
4x150+1x70
37
19
1.8
1.4
2.6
55.4
7725.0
≤0.124
≤0.268
3.5
4x185+1x95
37
19
2.0
1.6
2.8
61.9
9894.0
≤0.0991
≤0.193
3.5
4x240+1x120
61
37
2.2
1.6
3.0
69.7
12306.0
≤0.0754
≤0.153
3.5
4x300+1x150
61
37
2.4
1.6
3.2
74.3
15397.0
≤0.0601
≤0.124
3.5
4x400+1x240
61
37
2.6
1.6
3.4
79.1
19928.0
≤0.0470
≤0.0754
3.5
    以上數據是供參考的，具體的敷設是還有很多因素影響；如用電時間、敷設長度、散熱條件、敷設方式影響、環境溫度。更多型號技術咨詢請來電咨詢。
八、訂貨要求：
1、電纜按米計售，最低起訂量100米，不足100米加損耗，
2、交貨長度：按需方規定米數交貨，誤差范圍在0.5%之內。
3、付款方式：現款現貨，需要訂做生產的，須首付訂金30%，余款結清發貨，電線最長供貨周期不超過7天。
文章標簽:電力電纜   VV電纜
電力電纜推薦
額定電壓35kV及以下交聯聚乙烯絕緣電力電纜

  • 額定電壓35kV及以下交聯聚乙烯絕緣電力電纜

    •

    名稱: 額定電壓35kV及以下交聯聚乙烯絕緣電力電纜 說明: 交聯聚乙烯絕緣電力電纜是采... [詳細]

    電力電纜型號規格及性能參數

  • 電力電纜型號規格及性能參數

    •

    ●產品標準 本產品按GB12706《額定電壓1kV~35kV擠包絕緣電力電纜及附件》標準生產，同時... [詳細]

    交聯電力電纜

  • 交聯電力電纜

    •

    交聯聚乙烯絕緣電力電纜，交聯電纜 產品參數： 0.6/1kv,3+2芯交聯聚乙烯絕緣鋼帶鎧裝聚氯... [詳細]

    硅橡膠絕緣及護套電力電纜

  • 硅橡膠絕緣及護套電力電纜

    •

    硅橡膠絕緣及護套電力電纜 一、用途 適用于航空、航天、軍工、石油、化工、冶金、電力... [詳細]

    ZRC-YJV22,ZRC-YJV交聯聚乙烯絕緣電力電纜

  • ZRC-YJV22,ZRC-YJV交聯聚乙烯絕緣電力電纜

    •

    交聯聚乙烯絕緣電力電纜 一、適用范圍 本產品適用于交流額定電壓0．6／1KV輸配電線路。具... [詳細]

    0.6/1kV及以下擠包絕緣電力電纜

  • 0.6/1kV及以下擠包絕緣電力電纜

    •

    額定電壓0.6/1kV及以下擠包絕緣電力電纜 一、產品簡介 0.6/1kV電纜稱為低壓電力電纜，主... [詳細]

    隔氧層阻燃耐火電力電纜

  • 隔氧層阻燃耐火電力電纜

    •

    適用范圍 本產品適用于交流額定電壓0.6/1kv及以下的電力線路、供輸配電能之用 使用特... [詳細]

    0.6/1kV聚氯乙烯絕緣聚氯乙烯護套電力電纜

  • 0.6/1kV聚氯乙烯絕緣聚氯乙烯護套電力電纜

    •

    名稱: 0.6/1kV聚氯乙烯絕緣聚氯乙烯護套電力電纜 說明: 產品標準：采用GB/T12706 eqv IE... [詳細]

    750V柔性無機絕緣防火電力電纜

  • 750V柔性無機絕緣防火電力電纜

    •

    額定電壓750V柔性無機絕緣防火電力電纜 1產品簡介 防火電纜是具有阻燃性能的耐火電纜，... [詳細]

    NH-VV系列耐火電力電纜

  • NH-VV系列耐火電力電纜

    •

    本產品適用于高層建筑、油田、電站、電廠、礦山、化工、礦井、地鐵等要求防火條件高的... [詳細]

    聯系我們
    電話：0550-7778262
    手機：(0)15385509815
    郵箱：442312308@qq.com
    地址： 安徽天長經濟開發區

    久久久久亚洲AV成人片| 国产成人综合久久久久久| 国产乱妇乱子视频在播放| 国产乱子伦一区二区三区| 日韩欧美精品有码在线| 中文字幕乱码人妻无码久久 |
