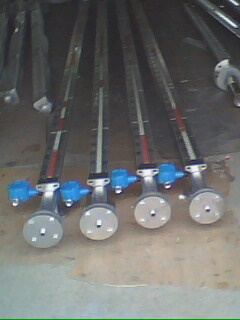

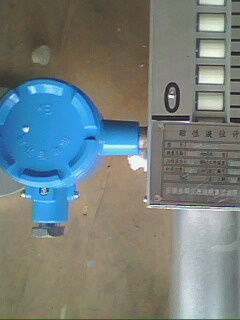

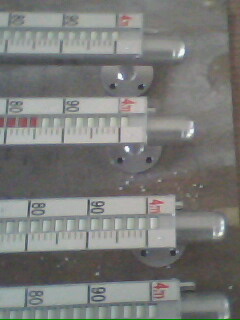

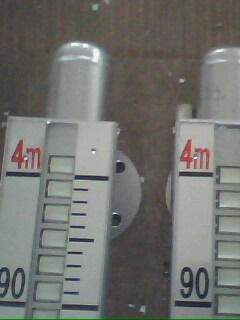

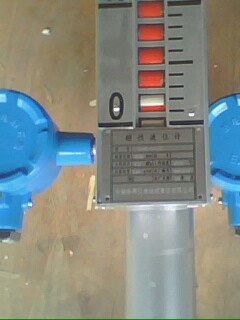

UHZ-50/C磁性液位計
一、概述：
       磁性液位計，磁性浮子式液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°。液位上升，翻柱由白色轉為紅色；液位下降，翻柱轉為白色，指示器紅、白界位處為容器內介質液位的實際高度，從而實現液位指示。
   磁性液位計UHZ系列磁翻柱液位計是引進吸收國外同類產品，并加以提高研制生產的產品。 該產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警和控制，配上LB型液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
二、工作原理與結構：
       磁性液位計磁翻柱液位計是以磁性浮子驅動雙色磁翻柱指示液位，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測?？梢宰龅礁呙芊?、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板(管)液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質更顯其優越性。比傳統的玻璃板(管)液位計具有更高的可靠性、安全性、先進性、適用性。適用于冶金、石油、化工、船舶、環保、電力、造紙、制藥、印染、食品、市政等行業的液位、油位、油水界面、泡沫界面的連續測量與控制。

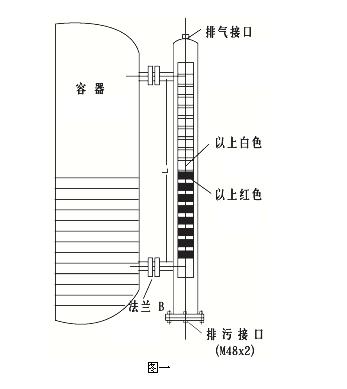

     UHZ-50/C-UHZ-50/C側裝式磁性浮球液位計，液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如圖一所示。

三、磁性液位計產品特點：
    1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
    2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
    3、測量范圍大，不受容器高度限制。
    4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
    5、結構簡單，安裝萬便，維修簡易。
    6、耐腐蝕、防爆。

四、磁性液位計技術參數：
    1、測量范圍：0－300mm、0－6000mm
    2、測量精度：±10mm
    3、介質密度：≥0.5g/cm3
    4、工作壓力：1.0，1.6，2.5，4.0MPa
    5、工作溫度：A=80℃，B=120℃，C=300℃
    6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
    7、測量界位比重差：≥0.15g/cm3
    8、本廠出廠連接法蘭尺寸：DN20P   N2.5（公制管）
    9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。

五、磁性液位計相關技術參數選用：

防腐型材料（表1）

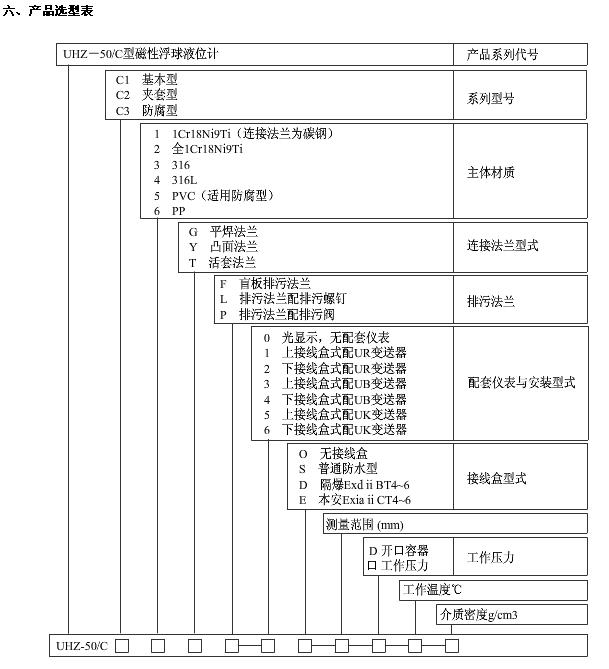

磁性液位計選型舉例：
    測量一個承受容器，工作壓力0.6MPa；t=80℃  測量范圍：2000mm。介質為輕油（0.8比重）要求耐腐蝕材質（1Cr18Ni9Ti），平焊法蘭。配排污螺釘。上接線盒式（隔爆）的輸出4－20mA。側裝式：UHZ－50/C1 1GL-3D-2000-0.6-80℃－0.8

七、結構與外形尺寸：

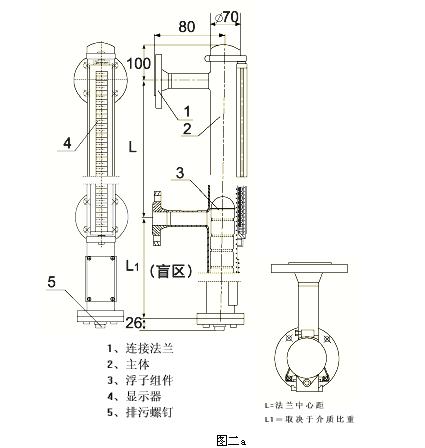

    1、基本型（圖二a）

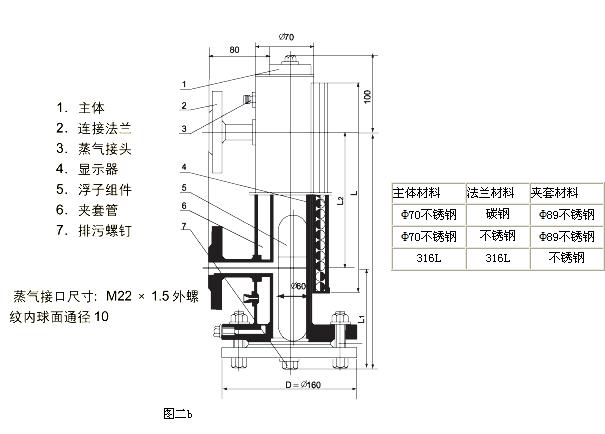

   2、夾套型（圖二b）


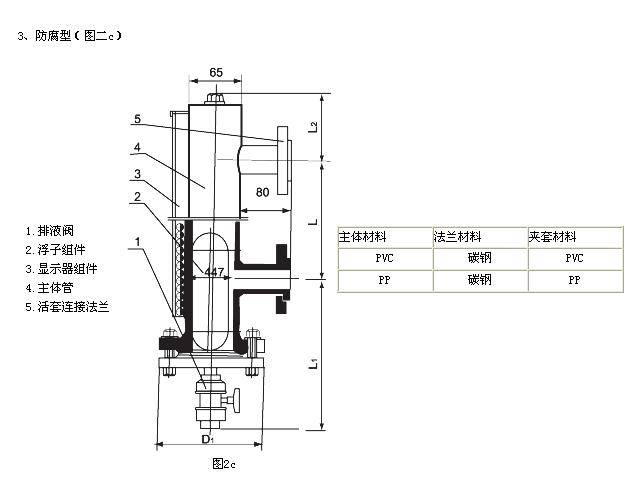

八、產品使用須知：
    1、側裝式液位與被測容器的上下分液管間最各裝一只截止閥門以便打開或總裝液位計，另一方面為維修液位帶來方便。在上下截止閥門關閉時，可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
    2、安裝液位計，法蘭中心線垂直度∠4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭（或耳朵攀）作固定支撐以增加強度。
    3、配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
    4、選用液位控制器，其觸點容量，均以阻性負載設計如用非阻性或大功率負載則要用中間繼電器轉換。
    5、對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本液位計（因為這些雜質會對浮子組件造成卡阻）
    6、外形結構圖中的“L1”為側裝式液位計的“沉筒距”此參數用戶必須了解，該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的L1詳細參數見表三（僅作參考）

九、產品安裝使用和維護：

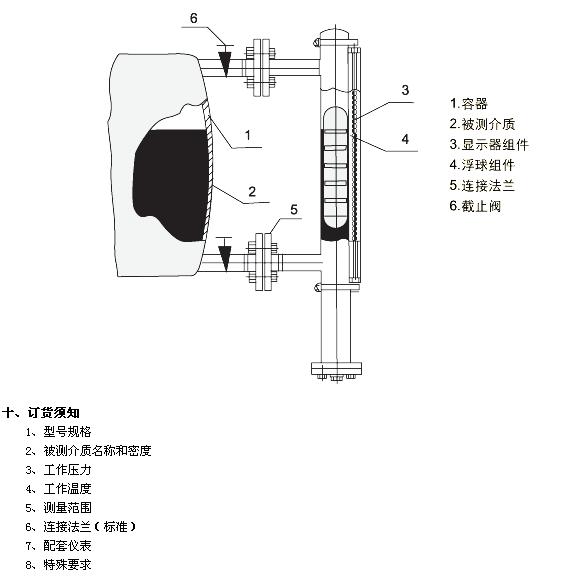

    1、液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如（如圖三）
    2、最好在容器與液位計之間裝截止閥，以便清洗和檢修液位計時切斷物料。
    3、液位計主體管周圍不容許有導磁體靠近，否則直接影響液位計正常工作。
    4、液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
    5、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱翻黑心失靈或亂翻（若出現此現象待興衰液面平穩后可用磁鋼重新校正）
    6、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
    7、根據介質情況，可定期打開排污法蘭清洗主體管內沉淀物質。
