CJPJP95/SC,CJPFP96/SC,CJPJP85/NSC,CJPFP86/NSC,CYJ95/SC,CYJ96/SC船用電力電纜

[當前欄目：船用電纜]????? [發布日期：2016-11-01]

產品名稱：CJPJP95/SC,CJPFP96/SC,CJPJP85/NSC,CJPFP86/NSC,CYJ95/SC,CYJ96/SC船用電力電纜
產品型號：CJPJP95/SC,CJPFP96/SC,CJPJP85/NSC,CJPFP86/NSC,CYJ95/SC,CYJ96/SC
產品價格：電議
船用電力電纜
1.標準Standard
本產品按IEC60092-350、IEC60092-353、IEC60092-354、IEC60331、IEC60332-1-2、IEC60332-3-22、IEC60754-1/2、IEC61034設計和制造。
2.用途Application
適用于各種河海船舶及海上石油平臺等各種水上建筑傳輸電能用。
Applicabletoallkindsofwatercraftsandoffshoreoilplatforms,powertransmissionwithavarietyofwater。
3.船用電纜代號Marinecablecode

類別用途	導體	絕緣	內護套	屏蔽	外護套	特性	燃燒特性定義代號
鎧裝代號	外套代號	R-軟結構	D-單根燃燒
C-船用電纜系統品種	T-銅芯一般省略	E-乙丙橡膠	V-聚氯乙烯	P-線芯屏蔽	2－雙鋼帶	2－聚氯乙烯	M-水密式	S-成束燃燒
CB-船用布電線類		J（或YJ）-交聯聚乙烯	F-氯丁橡膠	ZP-總屏蔽	3-細鋼絲	3-聚乙烯	Q-輕型	N-耐火（單根燃燒）
CH-船用通信電纜		S-硅橡膠	H-氯磺化聚乙烯		8-銅絲編織	5-交聯 聚烯烴		A-有煙、有酸、有毒
CK-船用控制電纜		X-天然、丁苯橡膠	PF-熱塑性聚烯烴		9-鋼絲編織	6-熱塑性聚烯烴		B-低煙、低酸、低毒
		V-聚氯乙烯	PJ-交聯 聚烯烴			0-無		C-無鹵、低煙、低毒

4. 型號、名稱 Typeand Description

型號（舉例）

Type（Example）

名稱

Description

CJPJP95/SC 0.6/1kV

CJPFP96/SC 0.6/1kV

額定電壓0.6/1kV交聯聚乙烯絕緣熱固性（熱塑性）聚烯烴內護套鋼絲編織鎧裝熱固性（熱塑性）聚烯烴外護套船用電力電纜 SC型

Rated voltage 0.6/1kV XLPE insulated thermosetting(thermoplastic)polyolefin sheath, steel wire braided armoured thermosetting, thermoplastic polyolefin sheath for marine power cable SC type

CJPJP85/NSC 1.8/3kV

CJPFP86/NSC 1.8/3kV

額定電壓1.8/3kV交聯聚乙烯絕緣熱固性（熱塑性）聚烯烴內護套鍍錫銅絲編織鎧裝熱塑性熱固性（熱塑性）外護套無鹵低煙阻燃耐火船用電力電纜SC型

Rated voltage 1.8/3 kV XLPE insulation thermosetting (thermoplastic) polyolefin sheath in tin copper wire braided armoured thermoplastic thermosetting (thermoplastic) outer sheath low smoke zero halogen flame retardant fire-resistant marine power cable type SC

CVV92/SA 0.6/1kV

額定電壓0.6/1kV聚氯乙烯絕緣聚氯乙烯內護套鋼絲編織鎧裝聚氯乙烯外護套船用電力電纜SA型

Rated voltage 0.6/1kV PVC insulated PVC sheathed steel wire braiding armored PVC outer sheath for marine power cable SA type

CYJ95/SC 8.7/15kV

CYJ96/SC 8.7/15kV

額定電壓8.7/15kV交聯聚乙烯絕緣鋼絲編織鎧裝熱固性（熱塑性）聚烯烴外護套船用電力電纜SC型

Rated voltage 8.7/15kV XLPE insulated wire braid armoured thermosetting (thermoplastic) polyolefin sheath for marine power cable SC type

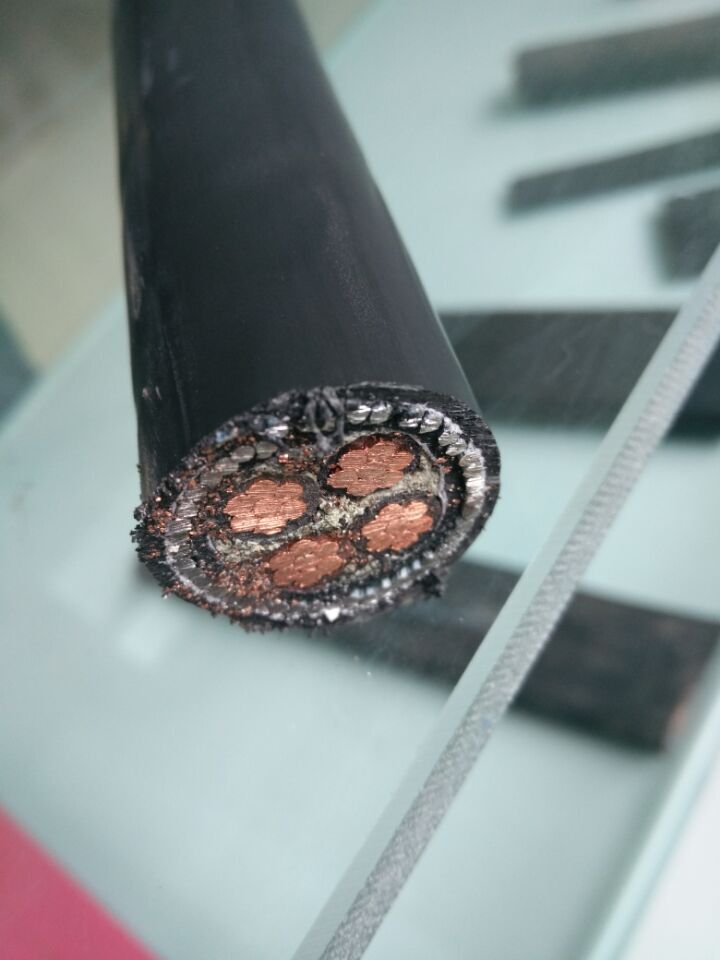

5. 船用電力電纜結構示意圖Schematic diagram of marine power cablestructure

CJPJP95/SC CJPFP96/SC 0.6/1kV

	1、導體	1、Conductor
2、交聯聚乙烯絕緣	2、XLPE insulation
3、繞包層	3、Tape
4、聚烯烴內護套	4、PO inner sheath
5、鋼絲編織鎧裝	5、Steel wire braid
6、聚烯烴外護套	6、PO outer sheath

CJPJP85/NSC CJPFP86/NSC 1.8/3kV

	1、導體	1、Conductor
2、耐火層	2、Refractory layer
3、交聯聚乙烯絕緣	3、XLPE insulation
4、繞包層	4、Tape
5、聚烯烴內護套	5、PO inner sheath
6、鍍錫銅絲編織鎧裝	6、Tinned copper wire braid
7、聚烯烴外護套	7、PO outer sheath

CYJ95/SC CYJ96/SC 8.7/15kV

	1、導體	1、Conductor
2、內屏蔽	2、Inner shield
3、交聯聚乙烯絕緣	3、XLPE insulation
4、外屏蔽	4、Outer shield
5、銅帶屏蔽	5、Copper tape shield
6、繞包層	6、Tape
7、聚烯烴內護套	7、PO inner sheath
8、鋼絲編織鎧裝	8、Steel wire braid
9、聚烯烴外護套	9、PO outer sheath
